Конструкционные саморезы
Конструкционный саморез (шуруп) — самосверлящий крепёж повышенной прочности для металлоконструкций, профнастила и сэндвич-панелей. ДеальтоГрупп поставляет модели Rawlplug (бренд Koelner): ONS, OCS, OCWS — нержавеющие, OC-55/63, OCS-55/63, ON-55/63, ONS-55/63, R-OCR, R-ONR, R-ORR — для сэндвич-панелей на стальном каркасе, R-OTR — для сэндвич-панелей на бетоне и дереве. Диаметр от 4,8 до 7,0 мм, длина от 16 до 341 мм. Поставка оптом под заказ.
В этом разделе собраны конструкционные саморезы для стальных конструкций и сэндвич-панелей: шуруп сам сверлит сталь, нарезает резьбу и стягивает элементы за один рабочий цикл. Не путайте их с конструкционными шурупами для деревянных стропил и каркасных домов: они предназначены для металла, профнастила и панелей.
Отличие каждого шурупа указано в карточке: материал и покрытие, диаметр, длина и толщина стали, с которой он работает. Выберите по задаче или сравните модели в таблицах ниже.
Саморезы для профнастила и листового металла
ONP — самосверлящие шурупы
Цвет под кровлю (RAL, NCS, RR), диаметр 5,5 мм, длины 32 и 38 мм: профнастил к стальному каркасу.
Цена: по запросу
OC — самосверлящие шурупы с EPDM шайбой
Самый широкий ряд: диаметры 4,8; 5,5 и 6,3 мм, длины 16–120 мм, цветная оболочка, шайба 14 или 19 мм.
Цена: по запросу
ONS — из нержавеющей стали
Нержавейка BIMETAL, 5,5×40 мм, шайба 14, 16 или 19 мм, сталь до 12 мм: для наружных конструкций.
Цена: по запросу

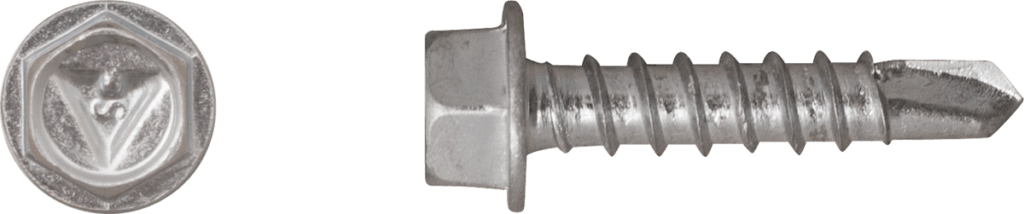

OCS — из нержавеющей стали
Нержавейка BIMETAL, 5,5 мм, пять длин 25–70 мм, сталь до 6 мм: сэндвич-панели и профили на стальной каркас.
Цена: по запросу
OCW — шурупы-сшивки для профнастила
Соединяет листы профнастила между собой: 4,8×16 и 19 мм, цветная оболочка, шайба 14 мм.
Цена: по запросу
OCWS — сшивки из нержавеющей стали
Сшивка листов из нержавейки BIMETAL: 4,8×19 и 5,5×25 мм, EPDM шайба 14–19 мм.
Цена: по запросу
Саморезы для сэндвич-панелей и металлоконструкций
OC-55/63 — шурупы для сэндвич-панелей
Сталь до 5 мм, две резьбы, цветная оболочка, шайба 19 мм, длины 80–280 мм.
Цена: по запросу
OCS-55/63 — нержавеющие для сэндвич-панелей
Нержавейка BIMETAL, сталь до 6 мм, две резьбы, шайба 16 или 19 мм, длины 70–230 мм.
Цена: по запросу
ON-55/63 — саморезы для сэндвич-панелей
Сталь до 12 мм, две резьбы, цинкование, шайба 19 мм, длины 80–280 мм.
Цена: по запросу
ONS-55/63 — нержавеющие, сталь до 12 мм
Нержавейка BIMETAL для стали до 12 мм, шайба 16 или 19 мм, длины 75–235 мм.
Цена: по запросу
R-OCR-55/63 — сэндвич-панели, сталь до 6 мм
Для тонкой стали 1,5–6 мм: ламельное покрытие Delta Protekt KL 101, длины 90–275 мм.
Цена: по запросу
R-ONR-55/63 — сэндвич-панели, сталь до 12 мм
Для стали 4–12 мм: ламельное покрытие, самые длинные в серии — до 341 мм, панели до 316 мм.
Цена: по запросу
R-ORR-63/70 — сэндвич-панели, сталь до 18 мм
Для толстой стали 8–18 мм: диаметр 6,3/7,0 мм, длины 109–309 мм, ламельное покрытие.
Цена: по запросу
R-OTR-63/70 — сэндвич-панели в бетон и дерево
Не для стали: панели на бетон C20/25–C50/60 и дерево, диаметр 6,3/7,0 мм, длины 95–255 мм.
Цена: по запросу
Как выбрать конструкционный саморез по задаче
| Задача | Шуруп | Особенность |
|---|---|---|
| Профнастил к стальному каркасу, цвет под кровлю | ONP, OC | цветная полиэстровая оболочка |
| Профнастил или профили к стали, нужна нержавейка | ONS, OCS | нержавеющая сталь BIMETAL, EPDM шайба |
| Соединить листы профнастила между собой | OCW, OCWS (нержавеющий) | сверло уже резьбы, не расширяет отверстие в тонком листе |
| Сэндвич-панели, сталь до 6 мм | OC-55/63, OCS-55/63, R-OCR-55/63 | цветная оболочка, нержавейка или ламельное покрытие |
| Сэндвич-панели, сталь 4–12 мм | ON-55/63, ONS-55/63, R-ONR-55/63 | цинкование, нержавейка или ламельное покрытие |
| Сэндвич-панели, сталь 8–18 мм | R-ORR-63/70 | единственный на толстую сталь |
| Сэндвич-панели на бетон или дерево | R-OTR-63/70 | единственный для бетона и дерева |
Размеры конструкционных саморезов
| Шуруп | Диаметр, мм | Длина, мм | Шайба, мм | Основание, мм |
|---|---|---|---|---|
| ONP | 5,5 | 32, 38 | — | сталь до 12 |
| OC | 4,8; 5,5; 6,3 | 16–120 | 14 или 19 | сталь до 3–8 (по артикулу) |
| ONS | 5,5 | 40 | 14, 16, 19 | сталь до 12 |
| OCS | 5,5 | 25–70 | 14, 16, 19 | сталь до 6 |
| OCW | 4,8 | 16, 19 | 14 | листы до 2,5 |
| OCWS | 4,8; 5,5 | 19; 25 | 14; 14, 16, 19 | листы до 2,5; до 3 |
| OC-55/63 | 5,5/6,3 | 80–280 | 19 | сталь до 5 |
| OCS-55/63 | 5,5/6,3 | 70–230 | 16, 19 | сталь до 6 |
| ON-55/63 | 5,5/6,3 | 80–280 | 19 | сталь до 12 |
| ONS-55/63 | 5,5/6,3 | 75–235 | 16, 19 | сталь до 12 |
| R-OCR-55/63 | 5,5/6,3 | 90–275 | 19 | сталь 1,5–6 |
| R-ONR-55/63 | 5,5/6,3 | 101–341 | 19 | сталь 4–12 |
| R-ORR-63/70 | 6,3/7,0 | 109–309 | 19 | сталь 8–18 |
| R-OTR-63/70 | 6,3/7,0 | 95–255 | 19 | бетон C20/25–C50/60, дерево C24 |
Для шурупов со сверлом указана максимальная толщина стали, которую они сверлят. Для R-OCR, R-ONR и R-ORR — толщина основания по данным производителя. Точные длины и допустимую толщину закрепляемого элемента смотрите в таблице на странице шурупа.
Покрытие и материал: как выбрать
| Покрытие или материал | Шурупы | Когда выбирать |
|---|---|---|
| Цветная полиэстровая оболочка (RAL, NCS, RR) | ONP, OC, OCW, OC-55/63 | шуруп должен совпадать по цвету с кровельной обшивкой |
| Нержавеющая сталь BIMETAL | ONS, OCS, OCWS, OCS-55/63, ONS-55/63 | улица, влажная среда, важна стойкость к коррозии |
| Цинкование | ON-55/63 | стандартные условия, сэндвич-панели на сталь до 12 мм |
| Цинковое ламельное покрытие | R-OCR-55/63, R-ONR-55/63, R-ORR-63/70, R-OTR-63/70 | повышенная антикоррозийная защита, толстые панели и сталь |
Сертификаты
Шурупы R-OCR-55/63, R-ONR-55/63, R-ORR-63/70 и R-OTR-63/70 имеют европейскую техническую оценку ETA-17/0518. Для ONP в карточке производителя указана ETA-13/0203. Точные документы указаны на странице каждого товара.
Термины
- Конструкционный саморез / шуруп
- Самосверлящий крепёж повышенной прочности для несущих и ограждающих конструкций из металла, а также для сэндвич-панелей.
- Самосверлящий шуруп
- Шуруп со сверлящим наконечником: он сам проходит металл, нарезает резьбу и стягивает элементы за один рабочий цикл.
- d и d1 (например, 5,5/6,3)
- Два диаметра шурупа для сэндвич-панелей: две резьбы у одного шурупа.
- tfix
- Максимальная толщина закрепляемого элемента: с шайбой и без шайбы.
- BIMETAL
- Технология нержавеющих шурупов: закалённое сверло на конце сочетается с коррозионностойким стержнем.
- Цинковое ламельное покрытие (zinc flake)
- Специальное антикоррозийное покрытие шурупов серии R.
- EPDM шайба
- Самовулканизирующаяся уплотнительная шайба, устойчивая к перепадам температуры и УФ-излучению.
Где применяются
Конструкционные саморезы применяют для крепления профнастила и кровельной обшивки к стальным каркасам, соединения листов профнастила, монтажа стеновых и кровельных сэндвич-панелей на стальные конструкции, а также панелей на бетонные и деревянные основания. Выбор шурупа зависит от основания, толщины стали и толщины панели.
О бренде и поставщике
- Производитель и бренд — Rawlplug
- Rawlplug S.A. (Польша) выпускает крепёжные системы; часть изделий встречается в каталогах под названием Koelner.
- Поставщик в Беларуси — ДеальтоГрупп
- Поставляет конструкционные саморезы оптом и в розницу, в наличии и под заказ, подбирает шуруп под основание, толщину стали и панели.
Вопрос-Ответ
Подойдут ли эти конструкционные саморезы для деревянных стропил?
Нет. Это самосверлящие шурупы для металла, профнастила и сэндвич-панелей. Для сборки деревянных стропильных систем и каркасных домов нужны шурупы по дереву, и в этом разделе их нет. Единственный шуруп здесь, который работает с деревом, — R-OTR-63/70: он крепит сэндвич-панели к бетонным и деревянным основаниям.
Балка 10 мм, панель 100 мм. Из каких шурупов выбирать?
Подойдут ON-55/63 и ONS-55/63 (сталь до 12 мм), R-ONR-55/63 (4–12 мм) и R-ORR-63/70 (от 8 мм). OC-55/63 и OCS-55/63 сверлят только до 5 и 6 мм, поэтому для такой балки не подходят.
Нужно соединить два листа профнастила между собой. Брать OC?
Лучше OCW или нержавеющий OCWS: у них сверло уже резьбы, и оно не расширяет отверстие в тонком листе. OC рассчитан на крепление профнастила к стальному основанию.
Панели нужно закрепить на бетонной стене. Что брать?
R-OTR-63/70: это единственный шуруп раздела для бетона C20/25–C50/60 и дерева. Остальные шурупы рассчитаны на сталь.
