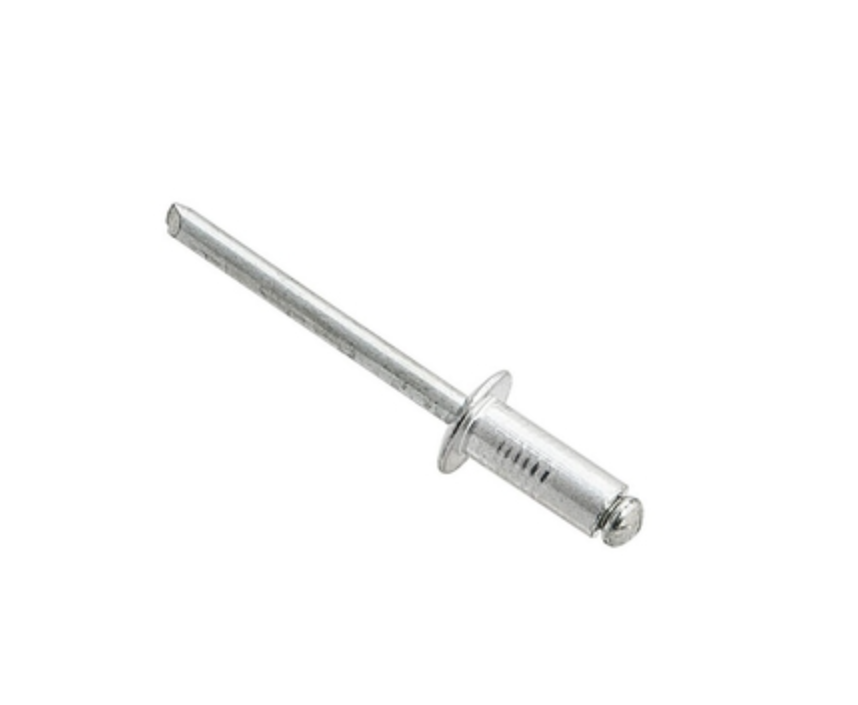

Заклепки вытяжные алюминий-сталь Klaue
Вытяжные заклепки алюминий-сталь Klaue — это комбинированный крепёж: корпус (гильза) сделан из алюминиевого сплава, а вытяжной стержень — из оцинкованной стали. Алюминиевый корпус легко деформируется и надёжно удерживает детали, а стальной стержень даёт нужное усилие отрыва при установке. Заклепки устанавливаются с одной стороны, поэтому подходят для тонкостенных конструкций, куда есть доступ только с лицевой стороны.
Компания ДеальтоГрупп — дилер Klaue (Германия) в Минске и Беларуси.
Цена и наличие
Заклепки алюминий-сталь Klaue можно купить в любом количестве. Цена зависит от серии, диаметра, длины и объёма партии, поэтому точную стоимость мы называем в коммерческом предложении.
Серии заклепок алюминий-сталь Klaue
Все серии имеют стержень из оцинкованной стали и различаются содержанием магния в алюминиевом корпусе. Сплавы с большим содержанием магния прочнее «мягкого» алюминия и выдерживают большие срезающие и разрывные нагрузки.
| Серия | Корпус | Стержень |
|---|---|---|
| K2AS | алюминий Mg 1,5% | оцинкованная сталь |
| K3AS | алюминий Mg 2,5% | оцинкованная сталь |
| K4AS | алюминий Mg 3,5% | оцинкованная сталь |
| K5ASCE | алюминий Mg 5% | оцинкованная сталь |
Размеры и характеристики заклепок алюминий-сталь
| Характеристика | 3,2 × 14 мм | 4,0 × 12 мм | 4,8 × 10 мм |
|---|---|---|---|
| Серия | K2AS | K2AS | K2AS |
| Материал корпуса | алюминий Mg 1,5% | алюминий Mg 1,5% | алюминий Mg 1,5% |
| Материал стержня | оцинкованная сталь | оцинкованная сталь | оцинкованная сталь |
| Диаметр заклепки | 3,2 мм | 4,0 мм | 4,8 мм |
| Длина заклепки | 14 мм | 12 мм | 10 мм |
| Диаметр отверстия | 3,3–3,4 мм | 4,1–4,2 мм | 4,9–5,0 мм |
| Диаметр буртика | 5,8–6,7 мм | 6,9–8,4 мм | 8,3–10,1 мм |
| Толщина скрепляемого пакета | 8–12 мм | 6,5–8,5 мм | 4–6 мм |
| Минимальное усилие на разрыв | 700 Н | 1200 Н | 1700 Н |
| Минимальное усилие на срез | 500 Н | 850 Н | 1200 Н |
Свойства и преимущества
- Лёгкий алюминиевый корпус и прочный стальной стержень: заклепка надёжно стягивает детали и не утяжеляет конструкцию.
- Заклепки прочнее цельноалюминиевых.
- Алюминиевый корпус пластичный, поэтому такие заклепки устанавливаются обычным инструментом с меньшим износом заклёпочника, чем стальные.
- Корпус не ржавеет в обычных условиях, а стержень защищён цинковым покрытием.
- Подходят для алюминиевых деталей и тонколистовой стали.
- Четыре серии с разным содержанием магния в корпусе позволяют подобрать заклепку под нагрузку.
Применение
- Крепление листового металла, профнастила, сайдинга и доборных элементов.
- Монтаж навесных фасадных систем и кровель из профлиста и металлочерепицы.
- Воздуховоды и вентиляционные системы.
- Сборка лёгких каркасов и тонкостенных конструкций.
- Приборостроение и другие узлы, где соединяемые детали из алюминия или тонколистовой стали.
Где выбрать другой материал: после установки стержень оставляет внутри заклепки открытый стальной срез, который в постоянно влажной среде или на улице со временем может покрыться ржавчиной. Для таких условий и при высоких нагрузках лучше подходят нержавеющие заклепки.
Как подобрать размер заклепки
- Определите суммарную толщину скрепляемых деталей: она должна попадать в диапазон g выбранного артикула.
- Выберите диаметр D по нагрузке и серию по содержанию магния в корпусе.
- Отверстие сверлят диаметром dh из таблицы: он немного больше диаметра заклепки.
Инструкция по монтажу
- Подберите заклепку: диаметр D под нагрузку, длину L по суммарной толщине материалов.
- Просверлите отверстие диаметром dh из таблицы.
- Вставьте заклепку в отверстие до упора борта.
- Установите заклёпочником: стержень вытягивается и обрывается, а корпус плотно стягивает детали.
Для установки подходит ручной, аккумуляторный или пневмогидравлический заклёпочник. Если заклепка встала неправильно, её можно демонтировать: высверлите её тем же сверлом, которым делали отверстие, и удалите остатки из отверстия.
Вопрос-Ответ
Что значит «алюминий-сталь» у вытяжной заклепки?
Чем отличаются серии K2AS, K3AS, K4AS и K5ASCE?
Ржавеют ли заклепки алюминий-сталь?
Насколько прочны заклепки алюминий-сталь по сравнению с другими?
Как демонтировать неправильно установленную заклепку?
