Заклепки вытяжные алюминий-нержавейка Klaue

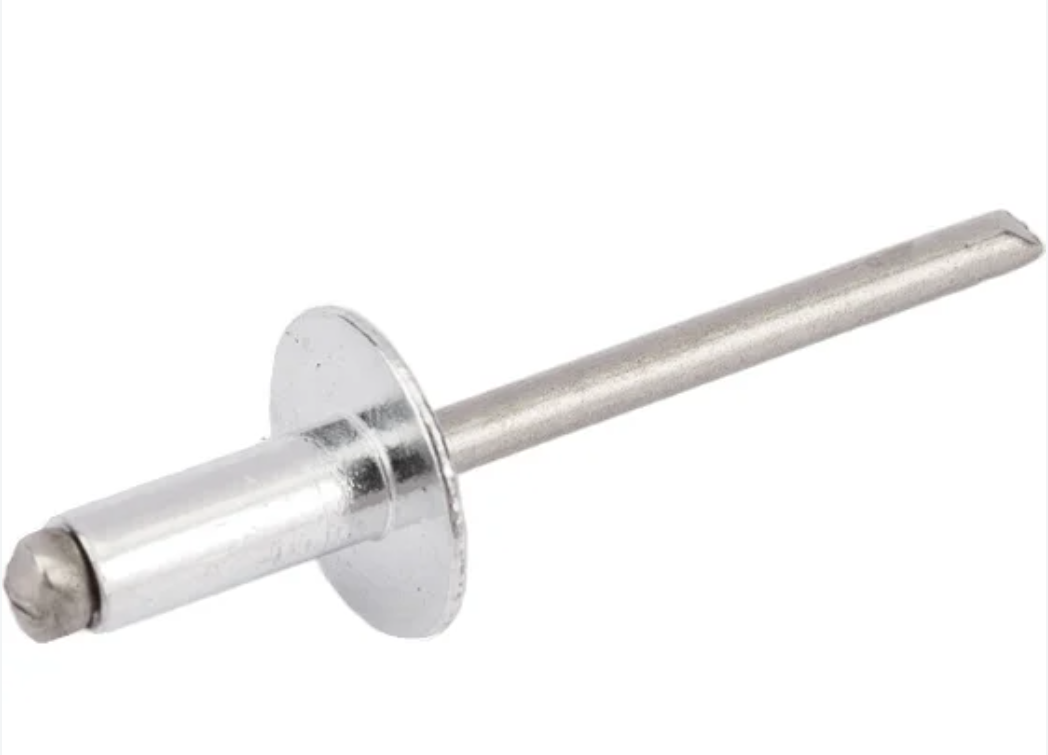

Вытяжные заклепки алюминий-нержавейка Klaue (серия K4AST) сочетают корпус из алюминиево-магниевого сплава AlMg3,5 и стержень из нержавеющей стали A2. Пластичный алюминиевый корпус плотно фиксирует соединение, а нержавеющий стержень защищает узел от ржавчины даже на месте обрыва. Все заклепки этой серии выпускаются с широким бортом, который распределяет нагрузку на тонколистовой материал.
Компания ДеальтоГрупп — дилер Klaue (Германия) в Минске и Беларуси. Заклепки с другими стержнями смотрите на странице Заклепки KLAUE.
Цена и наличие
Заклепки алюминий-нержавейка Klaue можно купить в любом количестве. Цена зависит от диаметра, длины, типа борта и объёма партии, поэтому точную стоимость мы называем в коммерческом предложении.
Размеры и характеристики заклепок K4AST
Материал корпуса — алюминий AlMg3,5, стержня — нержавеющая сталь A2, борт широкий. В колонке dk в скобках указан типоразмер борта: K11, K12 и K14 соответствуют диаметру борта около 11, 12 и 14 мм. Данные приведены по каталогу производителя.
| Артикул | D, мм | L, мм | g, мм | dk, мм | K (max), мм | dh (диаметр сверла), мм | Нагрузка на срез, Н | Нагрузка на растяжение, Н |
|---|---|---|---|---|---|---|---|---|
| K4ASTLF124008 | 4,0 | 8 | 2–4 | 11,7–12,2 (K12) | 1,85 | 4,1 | 1390 | 2055 |
| K4ASTLF1240010 | 4,0 | 10 | 4–6 | 11,7–12,2 (K12) | 1,85 | 4,1 | 1390 | 2055 |
| K4ASTLF1240012 | 4,0 | 12 | 6–8,5 | 11,7–12,2 (K12) | 1,85 | 4,1 | 1390 | 2055 |
| K4ASTLF1448010 | 4,8 | 10 | 3–6,5 | 13,5–14,2 (K14) | 2,1 | 4,9 | 1865 | 3100 |
| K4ASTLF1448012 | 4,8 | 12 | 6–8 | 13,5–14,2 (K14) | 2,1 | 4,9 | 1865 | 3100 |
| K4ASTLF1448014 | 4,8 | 14 | 8–10 | 13,5–14,2 (K14) | 2,1 | 4,9 | 1865 | 3100 |
| K4ASTLF1448016 | 4,8 | 16 | 10–12,5 | 13,5–14,2 (K14) | 2,1 | 4,9 | 1865 | 3100 |
| K4ASTLF1448018 | 4,8 | 18 | 12,5–14,5 | 13,5–14,2 (K14) | 2,1 | 4,9 | 1865 | 3100 |
| K4ASTLF1150012 | 5,0 | 12 | 6–8 | 10,8–11,2 (K11) | 2,1 | 5,1 | 2245 | 3690 |
| K4ASTLF1150014 | 5,0 | 14 | 8–10 | 10,8–11,2 (K11) | 2,1 | 5,1 | 2245 | 3690 |
| K4ASTLF1150016 | 5,0 | 16 | 10–12 | 10,8–11,2 (K11) | 2,1 | 5,1 | 2245 | 3690 |
| K4ASTLF1150018 | 5,0 | 18 | 12–14 | 10,8–11,2 (K11) | 2,1 | 5,1 | 2245 | 3690 |
| K4ASTLF1450012 | 5,0 | 12 | 6–8 | 13,8–14,1 (K14) | 2,15 | 5,1 | 2245 | 3690 |
| K4ASTLF1450014 | 5,0 | 14 | 8–10 | 13,8–14,1 (K14) | 2,15 | 5,1 | 2245 | 3690 |
| K4ASTLF1450016 | 5,0 | 16 | 10–12 | 13,8–14,1 (K14) | 2,15 | 5,1 | 2245 | 3690 |
| K4ASTLF1450018 | 5,0 | 18 | 12–14 | 13,8–14,1 (K14) | 2,15 | 5,1 | 2245 | 3690 |
Как читать артикул K4AST
В артикуле закодированы серия, борт, диаметр и длина. Пример: K4ASTLF1448010 — серия K4AST, широкий борт (LF), борт типоразмера K14, диаметр 4,8 мм, длина 10 мм.
| Часть артикула | Значение |
|---|---|
| K4AST | корпус из алюминия Mg3,5, стержень из нержавеющей стали A2 |
| LF | широкий борт |
| 11 / 12 / 14 | типоразмер борта (K11, K12, K14) |
| 40 / 48 / 50 | диаметр заклепки: 4,0; 4,8; 5,0 мм |
| последние цифры | длина L в миллиметрах |
Свойства и преимущества
- Алюминиевый корпус из сплава AlMg3,5 пластичен, легко деформируется и плотно фиксирует соединение.
- Стержень из нержавеющей стали A2: после обрыва внутри заклепки остаётся нержавеющий срез, который не ржавеет.
- Широкий борт распределяет нагрузку и не продавливает тонколистовой материал.
- Соединение устойчиво к вибрации и коррозии.
- Не требует дополнительной фиксации с обратной стороны, устанавливается с одной стороны.
- Три диаметра (4,0; 4,8 и 5,0 мм), длины от 8 до 18 мм и три типоразмера борта.
Применение
- Монтаж подсистем вентилируемых фасадов.
- Конструкции из алюминия, алюминиевые профили.
- Соединение тонколистовых материалов из металла, пластика и композитов.
- Монтаж в труднодоступных местах и «на весу», где невозможна сварка.
Совместимость материалов: алюминий в контакте с бронзой, медью, железом и свинцом может подвергаться гальванической коррозии, поэтому для таких деталей эти заклепки не подходят.
Когда выбрать другую заклепку
Нагрузки у этой серии умеренные: например, для диаметра 4,8 мм это 1865 Н на срез и 3100 Н на растяжение. Если нужна максимальная прочность или нет алюминиевых деталей, смотрите нержавеющие заклепки KSTST. Для сухих помещений и умеренных условий достаточно заклепок алюминий-сталь: у них стальной стержень, который в сырой среде может ржаветь.
Как подобрать размер заклепки
- Определите суммарную толщину скрепляемых деталей: она должна попадать в диапазон g выбранного артикула.
- Выберите диаметр D по нагрузке и типоразмер борта (K11, K12 или K14) по размеру детали.
- Отверстие сверлят диаметром dh из таблицы: он немного больше диаметра заклепки.
Инструкция по монтажу
- Подберите заклепку: диаметр D под нагрузку, длину L по суммарной толщине материалов.
- Просверлите отверстие диаметром dh из таблицы.
- Вставьте заклепку в отверстие до упора борта.
- Установите заклёпочником: стержень вытягивается и обрывается, а корпус плотно стягивает детали.
Вопрос-Ответ
Чем заклепки алюминий-нержавейка отличаются от алюминий-сталь?
Что значит широкий борт и обозначения K11, K12, K14?
Какие диаметры и длины есть у заклепок K4AST?
Какое сверло нужно для заклепок K4AST?
Можно ли использовать заклепки алюминий-нержавейка с любыми металлами?
