Вентилируемые фасады
Навесной вентилируемый фасад (вентфасад) — система облицовки здания, при которой между внешней отделкой и несущей стеной (или утеплителем) остаётся воздушный зазор для свободной циркуляции воздуха. ДеальтоГрупп поставляет для вентилируемых фасадов в Беларуси: фиброцементные панели ВИКОЛОР (плиты 8 мм для вентфасада), фиброцементный сайдинг BERGEN (доски для малоэтажных зданий), клеевую систему скрытого крепления SikaTack Panel, а также крепёж: анкеры, дюбели, заклёпки KLAUE, крепления для фасадной изоляции.
Вентилируемые фасады домов и зданий защищают стены от осадков и ветра, помогают выводить влагу из утеплителя и придают зданию законченный вид.
Материалы для вентилируемого фасада
ВИКОЛОР — фиброцементные фасадные панели
Плиты 8 мм: 1200×1570 и 600×600 мм, негорючие, 150 циклов мороза, 3000+ оттенков. Крепление заклёпками и кляммерами.
Цена: по запросу
BERGEN — негорючий фиброцементный сайдинг
Доски 3600×190×8 мм для малоэтажных зданий: гладкая и рельефная фактура, в том числе под дерево. Сухой монтаж круглый год.
Цена: по запросу
SikaTack Panel — система скрытого крепления панелей
Клеевая система Sika: клей, лента, грунтовка и активатор. Крепление панелей без саморезов и заклёпок на лицевой стороне.
Цена: по запросу
Что такое вентилируемый фасад и как он работает
Вентилируемый фасад — это многослойная конструкция, закреплённая на стене с помощью подсистемы. Воздух поднимается по зазору между утеплителем и облицовкой по принципу дымохода и уносит конденсат и излишки влаги. Благодаря этому утеплитель и стена остаются сухими, а зона конденсации влаги (точка росы) оказывается за пределами основной стены.
Такие системы применяют для облицовки жилых и частных домов, административных, торговых, образовательных и промышленных зданий, как при новом строительстве, так и при реконструкции.
Устройство вентилируемого фасада
Система вентилируемого фасада включает следующие элементы (от стены наружу):
- Несущий каркас (подсистема). Кронштейны и направляющие из алюминия, оцинкованной или нержавеющей стали либо из дерева, закреплённые на стене анкерами.
- Теплоизоляция. Слой утеплителя (чаще всего минеральная вата), который обеспечивает энергоэффективность.
- Ветровлагозащитная мембрана. Защищает утеплитель от выдувания волокон и попадания влаги.
- Вентиляционный зазор. Свободное пространство между утеплителем и облицовкой, обычно 40–60 мм; точный размер задаётся проектом конкретной системы.
- Облицовка. Защитно-декоративный слой: панели, плиты, сайдинг, кассеты.
Для клеевого крепления панелей SikaTack Panel допуск DAU 19/114 относится к алюминиевым подконструкциям с вертикальными профилями, а применимость других материалов каркаса подтверждается испытанием.
Виды облицовки вентилируемых фасадов
| Облицовка | Особенности | В ассортименте ДеальтоГрупп |
|---|---|---|
| Фиброцементные плиты | Негорючие, лёгкие, большие форматы, множество цветов и фактур | ВИКОЛОР |
| Фиброцементный сайдинг | Узкие длинные доски, имитация дерева, для малоэтажных зданий | BERGEN |
| Керамогранит | Оптимальное соотношение цены и качества, долговечность | Крепёж и клеевая система SikaTack Panel (после адгезионного теста) |
| Металлокассеты и алюминиевые композитные панели | Лёгкие, прочные, разнообразные формы | Заклёпки KLAUE, крепёж; клеевая система (после теста) |
| HPL-панели | Ламинированные плиты высокого давления с декоративной поверхностью | Заклёпки KLAUE, SikaTack Panel (после теста) |
| Клинкерная плитка, натуральный камень, терракота | Тяжёлые материалы, требуют усиленной подсистемы | Анкеры и крепёж для подсистемы — по запросу |
Преимущества вентилируемого фасада
- Эффективный влагоотвод. Воздух постоянно выводит конденсат и излишки влаги из утеплителя и несущих конструкций.
- Вынос точки росы. Зона конденсации влаги находится за пределами основной стены.
- Ремонтопригодность. Повреждённую панель можно заменить отдельно, без разбора всего фасада.
- Всесезонный монтаж. Установку можно вести в разное время года без «мокрых» процессов.
- Долгий срок службы. В зависимости от материалов он составляет от 25 до 50 лет.
- Компенсация неровностей стен. Подсистема выравнивает плоскость фасада без предварительной штукатурки.
Как выбрать облицовку для вентилируемого фасада
| Задача | Решение |
|---|---|
| Вентилируемый фасад для частного дома, облицовка «под доску» или дерево | BERGEN: узкие доски, сквозное крепление саморезами, сухой монтаж |
| Крупные плиты, разные фактуры и цвета, административное, жилое или общественное здание | ВИКОЛОР: плиты 8 мм, крепление заклёпками или кляммерами |
| Фасад без видимых креплений | SikaTack Panel: клеевая система скрытого крепления |
| Требование негорючести облицовки | Фиброцементные ВИКОЛОР и BERGEN относятся к группе НГ |
Способы крепления облицовки вентилируемого фасада
| Способ | Как выглядит | Где применяется у нас |
|---|---|---|
| Видимое: заклёпки, кляммеры | Крепёж виден на фасаде, его можно подобрать в цвет панели | ВИКОЛОР, заклёпки KLAUE и окрашенные в RAL |
| Сквозное: саморезы | Саморезы проходят через тело панели в подсистему | BERGEN |
| Скрытое клеевое | Лицевая сторона ровная, без отверстий и головок | SikaTack Panel |
Крепёж для подсистемы вентилируемого фасада
Подсистему закрепляют на стене анкерами, а утеплитель фиксируют специальными креплениями. В каталоге ДеальтоГрупп:

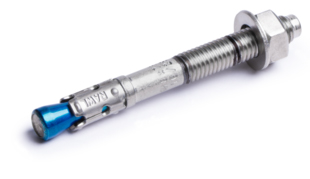

- химические анкеры и механические анкеры для кронштейнов;

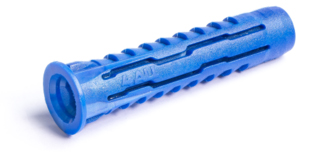

- дюбели и общестроительный крепёж;

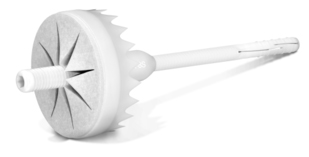

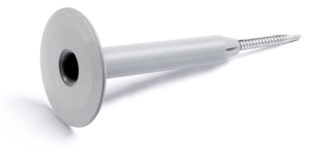

- крепления для фасадной изоляции;
- конструкционные саморезы;
- заклёпки KLAUE (стальные, алюминиевые, нержавеющие, окрашенные).
Вид анкера зависит от материала стены (бетон, кирпич, газобетон) и нагрузки от фасада. По вопросам профилей и кронштейнов уточняйте наличие и подбор у менеджера.
Технология устройства вентилируемого фасада
- Проект и обследование основания. Определяют нагрузки, тип облицовки, схему подсистемы и узлы фасада.
- Разметка и установка кронштейнов. Кронштейны крепят к стене анкерами через терморазделяющие прокладки.
- Утепление. Укладывают утеплитель между кронштейнами и фиксируют креплениями для фасадной изоляции.
- Ветровлагозащита. Поверх утеплителя монтируют мембрану.
- Направляющие. К кронштейнам крепят вертикальные (или горизонтальные) направляющие и выставляют их по плоскости.
- Облицовка. Панели, плиты или сайдинг закрепляют на направляющих заклёпками, кляммерами, саморезами или на клей.
- Контроль. Проверяют плоскость, швы, крепёж и вентиляционные зазоры.
Термины
- Подсистема
- Каркас из кронштейнов и направляющих, к которому крепятся утеплитель и облицовка.
- Вентиляционный зазор
- Свободное воздушное пространство между утеплителем и облицовкой, по которому циркулирует воздух.
- Точка росы
- Температура, при которой на поверхности или внутри конструкции выпадает конденсат.
- Ветровлагозащитная мембрана
- Плёнка, которая защищает утеплитель от ветра и влаги, но пропускает водяной пар наружу.
- Кляммер
- Металлический крепёж, фиксирующий край панели на направляющей.
- НГ (негорючий)
- Группа горючести строительных материалов: материал не горит и не поддерживает горение.
Вопрос-Ответ
Сколько стоит вентилируемый фасад и от чего зависит цена?
Итоговая цена складывается из стоимости облицовки, подсистемы, утеплителя, мембраны, крепежа и работ. На неё влияют высота и геометрия здания, количество проёмов и углов, материал стен, вид панелей и выбранный способ крепления. Назовите площадь, облицовку и тип здания, и менеджер рассчитает стоимость материалов по запросу.
Нужен ли проект и можно ли смонтировать вентфасад самостоятельно?
Подсистему и крепление рассчитывают на ветровые нагрузки и вес облицовки, поэтому проект нужен для зданий любого размера, а на высоких и общественных объектах он обязателен. Самостоятельный монтаж возможен только для небольших объектов при условии, что вы следуете проекту и инструкции производителя. Клеевые системы выполняют только опытные специалисты.
Какой утеплитель выбрать под вентилируемый фасад?
Чаще всего применяют минеральную вату. Вид и плотность утеплителя, а также толщину слоя определяют теплотехнический расчёт и требования пожарной безопасности объекта. Утеплитель должен быть закрыт ветровлагозащитной мембраной, чтобы волокна не выдувало.
Подходит ли вентфасад для старого здания с неровными стенами?
Да, в этом одно из достоинств системы: подсистема выставляется по уровню и выравнивает плоскость без штукатурки. Прежде чем проектировать фасад, проверяют несущую способность стены, от неё зависят вид анкеров и шаг кронштейнов.
Что значит «вертикальный вентилируемый фасад»?
Чаще так называют вертикальную раскладку облицовки: доски или планки укладываются вертикально, а направляющие, соответственно, располагаются горизонтально или с перекрёстной обрешёткой. Такая схема визуально вытягивает здание, но требует отдельной проработки узлов стыков и водоотвода. Схему раскладки определяет проект.
Можно ли использовать ваши материалы для фасада из керамогранита?
Панели ВИКОЛОР и сайдинг BERGEN — это фиброцементная облицовка, а не керамогранит. Для керамогранитных плит мы подбираем крепёж к подсистеме, а скрытое клеевое крепление SikaTack Panel возможно после адгезионного теста на ваших материалах. Сами плиты керамогранита и профили уточняйте у менеджера.
Что прислать для расчёта вентилируемого фасада?
Достаточно чертежей фасадов или площади облицовки с проёмами, высоты здания, материала стен (бетон, кирпич, газобетон), выбранной облицовки и желаемого способа крепления. Если проекта нет, пришлите фото и размеры, а менеджер подскажет, какие данные нужно уточнить.
