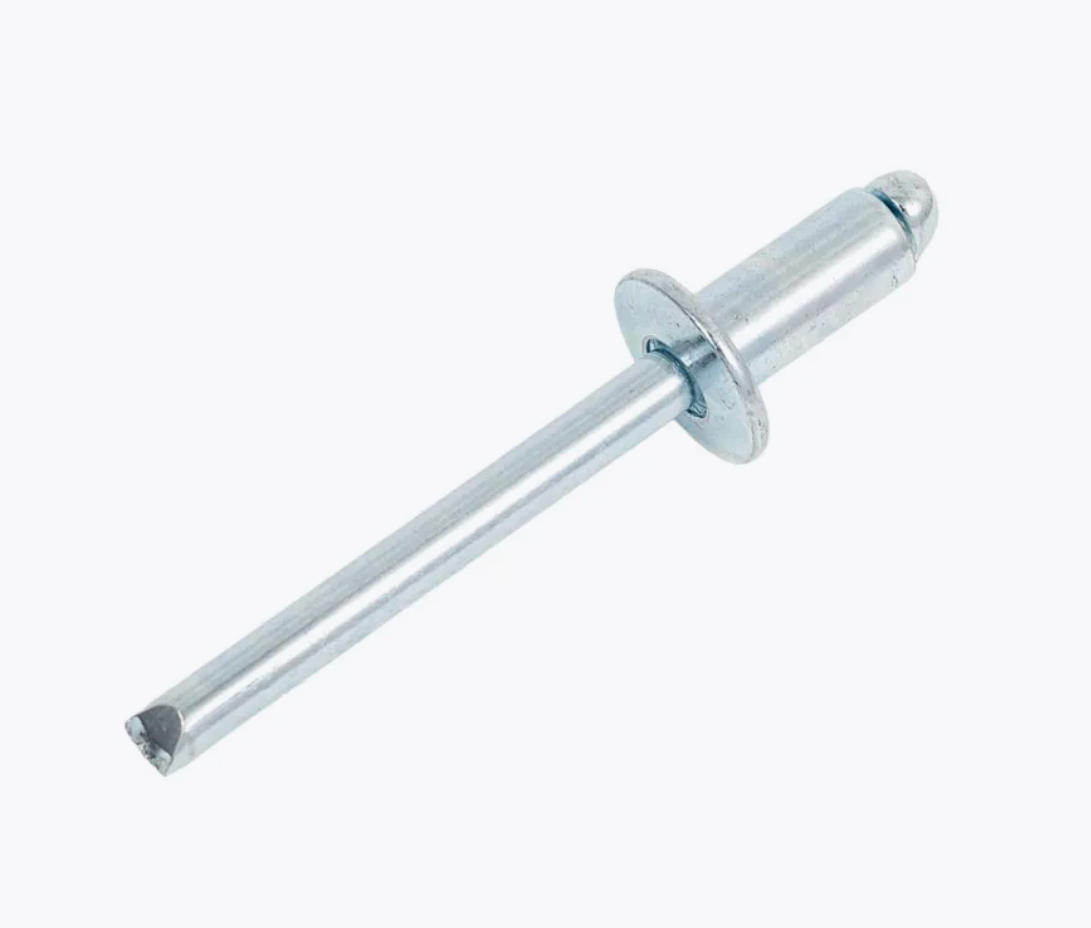

Вытяжные заклепки сталь-сталь Klaue

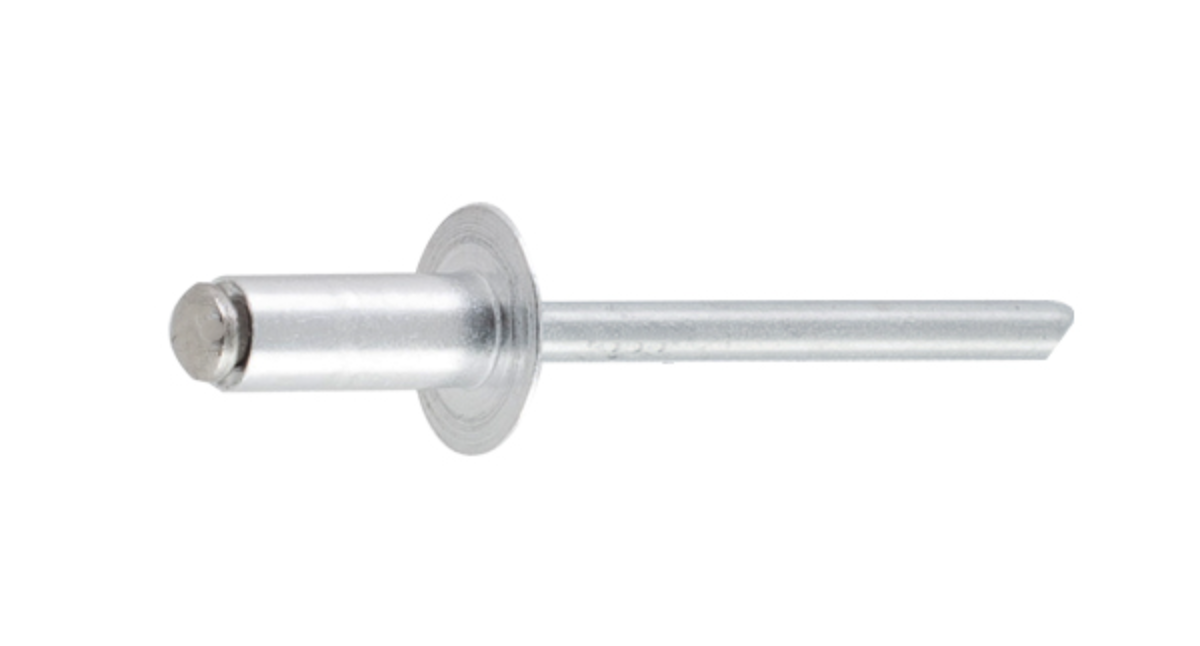

Вытяжные заклепки сталь-сталь Klaue (артикулы KSS) выполнены целиком из оцинкованной стали: и корпус (гильза), и стержень. Они предназначены для крепления стальных элементов в изделиях средней тяжести, где нет больших нагрузок и воздействия агрессивной среды. Заклепка устанавливается с одной стороны детали, поэтому подходит там, где доступ к обратной стороне закрыт.
Компания ДеальтоГрупп — дилер Klaue (Германия) в Минске и Беларуси. Заклепки из других материалов смотрите на странице Заклепки KLAUE.
Цена и наличие
Стальные вытяжные заклепки Klaue можно купить в любом количестве. Цена зависит от диаметра, длины и объёма партии, поэтому точную стоимость мы называем в коммерческом предложении.
Размеры и характеристики заклепок KSS
Материал корпуса и стержня — оцинкованная сталь, борт стандартный. Данные приведены по каталогу производителя.
| Артикул | D, мм | L, мм | g, мм | dk, мм | K (max), мм | dh (диаметр сверла), мм | Нагрузка на срез, Н | Нагрузка на растяжение, Н |
|---|---|---|---|---|---|---|---|---|
| KSS3208 | 3,2 | 8 | 3–5 | 6,0–6,5 | 1,2 | 3,3 | 1460 | 1580 |
| KSS32010 | 3,2 | 10 | 5–7 | 6,0–6,5 | 1,2 | 3,3 | 1460 | 1580 |
| KSS32012 | 3,2 | 12 | 7–9 | 6,0–6,5 | 1,2 | 3,3 | 1460 | 1580 |
| KSS4008 | 4,0 | 8 | 2–4 | 7,2–8,0 | 1,4 | 4,1 | 2030 | 2510 |
| KSS40010 | 4,0 | 10 | 4–6 | 7,2–8,0 | 1,4 | 4,1 | 2030 | 2510 |
| KSS40012 | 4,0 | 12 | 6–8,5 | 7,2–8,0 | 1,4 | 4,1 | 2030 | 2510 |
| KSS4808 | 4,8 | 8 | 2–4 | 8,5–9,3 | 1,5 | 4,9 | 3215 | 4040 |
| KSS48010 | 4,8 | 10 | 4–6,5 | 8,5–9,3 | 1,5 | 4,9 | 3215 | 4040 |
| KSS48012 | 4,8 | 12 | 6–8 | 8,5–9,3 | 1,5 | 4,9 | 3215 | 4040 |
| KSS50016 | 4,8 | 16 | 9,5–11,5 | 8,5–9,3 | 1,5 | 4,9 | 3215 | 4040 |
| KSS64012 | 6,4 | 12 | 3–6 | 11,7–13,0 | 2,1 | 6,5 | 4980 | 6810 |
| KSS64016 | 6,4 | 16 | 6–10 | 11,7–13,0 | 2,1 | 6,5 | 4980 | 6810 |
| KSS64018 | 6,4 | 18 | 10–12 | 11,7–13,0 | 2,1 | 6,5 | 4980 | 6810 |
| KSS64020 | 6,4 | 20 | 12–15 | 11,7–13,0 | 2,1 | 6,5 | 4980 | 6810 |
Как подобрать размер заклепки
- Диаметр D определяет прочность соединения: чем он больше, тем выше нагрузки на срез и растяжение.
- Длину L выбирают по толщине соединяемых материалов: суммарная толщина пакета должна попадать в диапазон g выбранного артикула.
- Отверстие сверлят диаметром dh из таблицы: он немного больше диаметра заклепки.
Сталь-сталь или нержавейка: как выбрать
Обе заклепки состоят из корпуса и стержня одного металла, но подходят для разных условий.
| Критерий | Сталь-сталь (KSS) | Нержавейка-нержавейка (KSTST) |
|---|---|---|
| Материал | оцинкованная углеродистая сталь | нержавеющая сталь A2 (AISI 304) |
| Защита от коррозии | цинковое покрытие; при его повреждении сталь ржавеет | устойчива к разным видам коррозии |
| Условия применения | сухие помещения, без агрессивной среды | улица, влажная и агрессивная среда |
| Нагрузка на срез (D 4,8 мм) | 3215 Н | 5020 Н |
| Стоимость | ниже | выше |
Свойства и преимущества
- Корпус и стержень из оцинкованной стали: заклепка не создаёт гальванической пары со стальными деталями.
- Прочное соединение, более жёсткое, чем у алюминиевых заклепок, и устойчивое к деформации при нагреве.
- Установка с одной стороны детали, без доступа к обратной стороне.
- Подходят для соединения листового металла, стали, а также дерева и пластика.
- Стоят дешевле нержавеющих заклепок.
Применение
- Крепление стальных элементов в изделиях средней тяжести.
- Соединение листового металла и крепление его к опорам.
- Крепление стальных деталей к дереву и пластику.
- Монтаж там, где доступ к точке крепления возможен только с одной стороны.
- Узлы и элементы в машиностроении и приборостроении.
Где не стоит применять: на улице и во влажной среде заклепки из оцинкованной стали со временем ржавеют, а на металле могут появиться ржавые потёки. Для наружных работ выбирайте нержавеющие заклепки или окрашенные алюминиевые. Не используйте стальные заклепки для соединения алюминиевых листов: в паре алюминий–сталь во влажной среде возникает электрохимическая коррозия. Для алюминиевых деталей подходят алюминиевые заклепки Klaue.
Инструкция по монтажу
- Подберите заклепку: диаметр по нагрузке, длину по суммарной толщине соединяемых материалов.
- Просверлите отверстие диаметром dh из таблицы. Для заклепки 4,8 мм это сверло 4,9 мм.
- Вставьте заклепку в отверстие до упора борта.
- Установите заклёпочником: стержень с утолщением протягивается, корпус сминается, с обратной стороны образуется замыкающая головка, а стержень обрывается.
Из-за прочного стального стержня слабый ручной заклёпочник быстро изнашивается. Для заклепок диаметром 4,8–5,0 мм и больше используют усиленные двуручные, аккумуляторные или пневмогидравлические заклёпочники.
