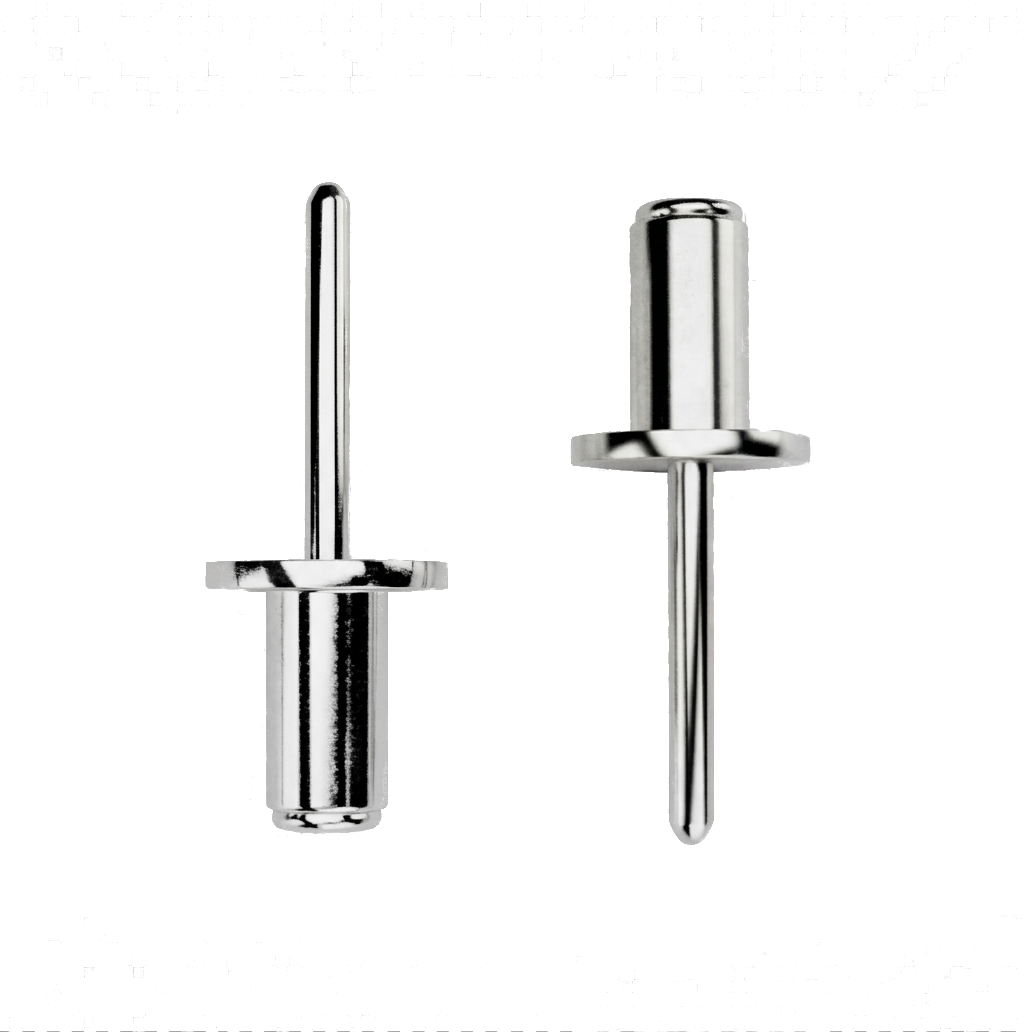

Вытяжные заклепки из нержавейки Klaue
Вытяжные заклепки из нержавейки Klaue (артикулы KSTST) выполнены целиком из нержавеющей стали A2 (AISI 304): и корпус, и стержень. Они создают особо прочное соединение, выдерживают высокие нагрузки, долговечны и устойчивы к разным видам коррозии. Такие заклепки подходят для крепления изделий из любых материалов и устанавливаются с одной стороны детали.
Компания ДеальтоГрупп — дилер Klaue (Германия) в Минске и Беларуси. Купить заклепки из нержавейки диаметром 3,2; 4,0; 4,8; 5,0 и 6,4 мм можно под заказ.
Цена и наличие
Цена на нержавеющие вытяжные заклепки зависит от диаметра, длины и объёма партии, поэтому точную стоимость мы называем в коммерческом предложении. Менеджеры помогут подобрать размер и оформить заказ с доставкой по Беларуси.
Размеры и характеристики заклепок KSTST
Материал корпуса и стержня — нержавеющая сталь A2 (AISI 304), борт стандартный. Данные приведены по каталогу производителя.
| Артикул | D, мм | L, мм | g, мм | dk, мм | K (max), мм | dh (диаметр сверла), мм | Нагрузка на срез, Н | Нагрузка на растяжение, Н |
|---|---|---|---|---|---|---|---|---|
| KSTST3208 | 3,2 | 8 | 3–5 | 6,0–6,5 | 1,2 | 3,3 | 2310 | 2785 |
| KSTST32010 | 3,2 | 10 | 5–7 | 6,0–6,5 | 1,2 | 3,3 | 2310 | 2785 |
| KSTST4008 | 4,0 | 8 | 2–4 | 7,2–8,0 | 1,4 | 4,1 | 3390 | 4460 |
| KSTST40010 | 4,0 | 10 | 4–6 | 7,2–8,0 | 1,4 | 4,1 | 3390 | 4460 |
| KSTST40012 | 4,0 | 12 | 6–8,5 | 7,2–8,0 | 1,4 | 4,1 | 3390 | 4460 |
| KSTST4808 | 4,8 | 8 | 2–4 | 8,5–9,3 | 1,5 | 4,9 | 5020 | 6740 |
| KSTST48010 | 4,8 | 10 | 4–6,5 | 8,5–9,3 | 1,5 | 4,9 | 5020 | 6740 |
| KSTST48012 | 4,8 | 12 | 6–8 | 8,5–9,3 | 1,5 | 4,9 | 5020 | 6740 |
| KSTST5008 | 5,0 | 8 | 2–3,5 | 8,7–9,5 | 1,6 | 5,1 | 5240 | 6810 |
| KSTST50010 | 5,0 | 10 | 3,5–5,5 | 8,7–9,5 | 1,6 | 5,1 | 5240 | 6810 |
| KSTST50012 | 5,0 | 12 | 5,5–7,5 | 8,7–9,5 | 1,6 | 5,1 | 5240 | 6810 |
| KSTST50014 | 5,0 | 14 | 7,5–9,5 | 8,7–9,5 | 1,6 | 5,1 | 5240 | 6810 |
| KSTST64012 | 6,4 | 12 | 3–6 | 11,7–13,0 | 2,1 | 6,5 | 5955 | 6955 |
| KSTST64016 | 6,4 | 16 | 6–10 | 11,7–13,0 | 2,1 | 6,5 | 5955 | 6955 |
Нержавейка, оцинкованная сталь или алюминий: сравнение
Главное отличие заклепок Klaue — материал корпуса и стержня. От него зависят стойкость к коррозии, нагрузка и цена.
| Критерий | Нержавейка (KSTST) | Оцинкованная сталь (KSS) | Алюминий со стержнем из нержавейки (K4AST) |
|---|---|---|---|
| Материал | корпус и стержень из нержавеющей стали A2 | корпус и стержень из оцинкованной стали | корпус из алюминиевого сплава, стержень из нержавеющей стали |
| Коррозия | устойчива к разным видам коррозии | защищена цинком; при повреждении слоя ржавеет | не вызывает электрохимической коррозии в алюминиевых деталях |
| Нагрузки | высокие | средние, без больших нагрузок | достаточно прочная для алюминиевых узлов |
| Среда | улица, влажная и агрессивная среда | сухие помещения, без агрессивных факторов | алюминиевые профили и подсистемы |
| Стоимость | выше | ниже | значительно ниже нержавеющих |
Нагрузки: нержавейка и оцинкованная сталь
У заклепок одного диаметра нержавеющие выдерживают заметно большие нагрузки, чем оцинкованные. Значения даны по каталогу Klaue.
| Диаметр D, мм | Срез, Н: KSTST | Срез, Н: KSS | Растяжение, Н: KSTST | Растяжение, Н: KSS |
|---|---|---|---|---|
| 3,2 | 2310 | 1460 | 2785 | 1580 |
| 4,0 | 3390 | 2030 | 4460 | 2510 |
| 4,8 | 5020 | 3215 | 6740 | 4040 |
| 6,4 | 5955 | 4980 | 6955 | 6810 |
Когда выбирать заклепки из нержавейки
- Нужна стойкость к коррозии на улице, во влажной или агрессивной среде.
- Соединение работает под высокими механическими и вибрационными нагрузками.
- Нужно крепить изделия из любых материалов, а не только из одного металла.
Если нагрузки небольшие, а условия сухие, достаточно оцинкованных заклепок KSS: они дешевле. Для алюминиевых профилей и подсистем подойдут алюминиевые заклепки Klaue.
Сталь A2 или A4
Заклепки KSTST из таблицы выше изготовлены из стали A2 (AISI 304): она подходит для стандартных условий, улицы и пресной воды. Сталь A4 (AISI 316) содержит молибден и нужна в агрессивных средах, вблизи моря и при контакте с химией. Наличие A4 уточняйте у менеджера.
Как подобрать размер заклепки
- Определите общую толщину скрепляемых деталей: она должна попадать в диапазон g выбранного артикула.
- Оцените нагрузку, которую будет испытывать конструкция, и выберите диаметр D по таблице.
- Отверстие сверлят диаметром dh из таблицы: он немного больше диаметра заклепки.
Свойства и преимущества
- Корпус и стержень из нержавеющей стали A2 (AISI 304): заклепка не ржавеет ни снаружи, ни изнутри.
- Высокая стойкость к вибрационным и механическим нагрузкам.
- Установка с одной стороны детали, без доступа к обратной стороне.
- Пять диаметров (3,2; 4,0; 4,8; 5,0 и 6,4 мм) и длины от 8 до 16 мм.
- Борт стандартный.
Применение
- Крепление изделий высокой нагрузки из любых материалов.
- Наружные работы и влажная среда, где важна стойкость к коррозии.
- Монтаж подсистемы вентилируемых фасадов (заклепки 4,8×10, 4,8×12 и 4,8×14 мм).
- Крепление листового металла к опорам.
Инструкция по монтажу
- Подберите заклепку: диаметр D под нагрузку, длину L по суммарной толщине материалов.
- Просверлите отверстие диаметром dh из таблицы.
- Вставьте заклепку в отверстие до упора борта.
- Установите заклёпочником: стержень вытягивается и обрывается, а корпус плотно стягивает детали.
Из-за прочного стержня для заклепок из нержавейки нужен усиленный заклёпочник: двуручный, аккумуляторный или пневмогидравлический.
