Конструкционные саморезы R-OTR-63/70 — сэндвич-панели в бетон и дерево
R-OTR-63/70 — конструкционный саморез Rawlplug для крепления сэндвич-панелей к бетонным и деревянным основаниям: бетону C20/25–C50/60 и конструкционной древесине класса C24. Он выпускается диаметром 6,3/7,0 мм и длиной от 95 до 255 мм с уплотнительной EPDM шайбой 19 мм. Резьба специально разработана для сэндвич-панелей: она даёт высокую несущую способность на вырыв при лёгком монтаже и небольшом диаметре. Углеродистая сталь защищена покрытием Delta Protekt KL 101 толщиной более 18 мкм — высокоэффективной системой цинковых ламельных покрытий из группы ZF. У самореза европейская техническая оценка ETA-17/0518.
Компания ДеальтоГрупп поставляет саморезы R-OTR-63/70 в Минске и по всей Беларуси. Если панели крепят к стальным конструкциям, смотрите шурупы OC-55/63 или нержавеющие OCS-55/63.
Цена и наличие
Цену на саморезы R-OTR-63/70 мы называем в коммерческом предложении: она зависит от длины и объёма партии. Менеджеры помогут подобрать длину под толщину панели и оформить заказ.
Размеры саморезов R-OTR-63/70
У всех артикулов диаметр d 6,3 мм, диаметр d1 7,0 мм, размер головки S 8 мм и шайба 19 мм. Диаметр сверления 5 мм указан для бетона, а для дерева производитель его не приводит. Различаются длина и допустимая толщина закрепляемого элемента: для дерева и для бетона она разная.
| Артикул | d, мм | d1, мм | l, мм | Размер головки S, мм | Размер шайбы, мм | Диаметр сверления, мм | tfix с шайбой, дерево, мм | tfix с шайбой, бетон, мм |
|---|---|---|---|---|---|---|---|---|
| R-OTR-63/70095A19 | 6,3 | 7,0 | 95 | 8 | 19 | 5 | 60 | 65 |
| R-OTR-63/70115A19 | 6,3 | 7,0 | 115 | 8 | 19 | 5 | 80 | 85 |
| R-OTR-63/70135A19 | 6,3 | 7,0 | 135 | 8 | 19 | 5 | 100 | 105 |
| R-OTR-63/70155A19 | 6,3 | 7,0 | 155 | 8 | 19 | 5 | 120 | 125 |
| R-OTR-63/70185A19 | 6,3 | 7,0 | 185 | 8 | 19 | 5 | 150 | 155 |
| R-OTR-63/70205A19 | 6,3 | 7,0 | 205 | 8 | 19 | 5 | 170 | 175 |
| R-OTR-63/70235A19 | 6,3 | 7,0 | 235 | 8 | 19 | 5 | 200 | 205 |
| R-OTR-63/70255A19 | 6,3 | 7,0 | 255 | 8 | 19 | 5 | 220 | 225 |
tfix — максимальная толщина закрепляемого элемента с шайбой: отдельно для деревянного и для бетонного основания.
Установочные данные
| Параметр | Конструкционная древесина C24 | Бетон C20/25–C50/60 |
|---|---|---|
| Размер ключа Sw, мм | 8 | 8 |
| Диаметр отверстия в основании d0, мм | — | 5 |
| Мин. глубина отверстия h0, мм | — | 35 |
| Мин. глубина заделки hnom, мм | 30 | 25 |
| Мин. толщина основания hmin, мм | 30 | 100 |
| Мин. расстояние между точками крепления smin, мм | 30 | 40 |
| Мин. расстояние от края основания cmin, мм | 25 | 40 |
| Диаметр самореза d, мм | 6,3/7,0 | 6,3/7,0 |
Прочерк означает, что значение производитель не указывает.
Нагрузки на одно крепление
Значения даны для одного самореза без учёта влияния краёв основания и соседних креплений. tn — толщина стального листа, который прижимает саморез. Заделка в основание: не менее 30 мм в дереве и не менее 25 мм в бетоне.
| Нагрузка, кН | tn, мм | Вырыв: дерево | Вырыв: бетон | Срез: дерево | Срез: бетон |
|---|---|---|---|---|---|
| Средняя разрушающая | 0,4 | 2,79 | 2,79 | 1,25 | 1,22 |
| Средняя разрушающая | 0,5 | 4,79 | 4,79 | 2,07 | 2,07 |
| Средняя разрушающая | 0,63 | 4,92 | 5,36 | 2,49 | 2,49 |
| Средняя разрушающая | 0,75 | 4,92 | 5,36 | 3,05 | 3,05 |
| Характерная | 0,4 | 1,86 | 1,86 | 0,81 | 0,81 |
| Характерная | 0,5 | 3,19 | 3,19 | 1,38 | 1,38 |
| Характерная | 0,63 | 3,28 | 3,57 | 1,66 | 1,66 |
| Характерная | 0,75 | 3,28 | 3,57 | 2,03 | 2,03 |
| Расчётная | 0,4 | 1,40 | 1,40 | 0,61 | 0,61 |
| Расчётная | 0,5 | 2,40 | 2,40 | 1,04 | 1,04 |
| Расчётная | 0,63 | 2,47 | 1,70 | 1,25 | 1,25 |
| Расчётная | 0,75 | 2,47 | 1,70 | 1,53 | 1,53 |
| Рекомендуемая | 0,4 | 1,00 | 1,00 | 0,43 | 0,44 |
| Рекомендуемая | 0,5 | 1,71 | 1,71 | 0,74 | 0,74 |
| Рекомендуемая | 0,63 | 1,76 | 1,21 | 0,89 | 0,89 |
| Рекомендуемая | 0,75 | 1,76 | 1,21 | 1,09 | 1,09 |
Особенности самореза R-OTR-63/70
- Для бетона и дерева. Основания: бетон C20/25–C50/60 и конструкционная древесина класса C24. Для каждого артикула указаны две допустимые толщины закрепляемого элемента: для дерева и для бетона.
- Покрытие Delta Protekt KL 101 толщиной более 18 мкм: высокоэффективная система цинковых ламельных покрытий из группы ZF.
- Диаметры 6,3 и 7,0 мм. Саморез крупнее, чем шурупы OC-55/63 и OCS-55/63 (5,5 и 6,3 мм).
- Длины от 95 до 255 мм для панелей толщиной от 60 до 225 мм.
- Сертификат. Европейская техническая оценка ETA-17/0518.
Чем R-OTR-63/70 отличается от шурупов для сэндвич-панелей к стали
| Параметр | R-OTR-63/70 | OC-55/63 | OCS-55/63 |
|---|---|---|---|
| Основание | бетон и дерево | сталь | сталь |
| Диаметр, мм | 6,3 и 7,0 | 5,5 и 6,3 | 5,5 и 6,3 |
| Длина, мм | 95–255 | 80–280 | 70–230 |
| Шайба, мм | 19 | 19 | 16 или 19 |
| Покрытие | цинковое ламельное Protekt Delta | цветная полиэстровая оболочка | нержавеющая сталь BIMETAL |
Свойства и преимущества
- Острый наконечник способствует хорошему закреплению в бетоне и древесине.
- Резьба специально подобрана для сэндвич-панелей: высокая несущая способность на вырыв при лёгком монтаже и небольшом диаметре.
- Специальная насечка на резьбе улучшает отвод стружки.
- Резьба с усиленной поверхностью: стержень остаётся эластичным. Слой оцинковки толщиной не менее 12 мкм устойчив к коррозии.
- Самовулканизирующаяся уплотнительная EPDM шайба 19 мм толщиной 3 мм защищает место сверления от коррозии и обеспечивает плотность соединения. Она устойчива к перепадам температуры и УФ-излучению.
- Восемь длин от 95 до 255 мм.
Применение
- Крепление сэндвич-панелей к бетонным основаниям C20/25–C50/60: панели толщиной до 225 мм.
- Крепление сэндвич-панелей к основаниям из дерева и конструкционной древесины класса C24: панели толщиной до 220 мм.

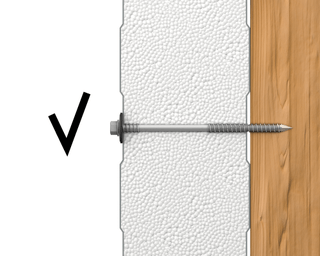

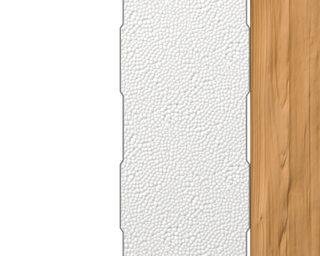

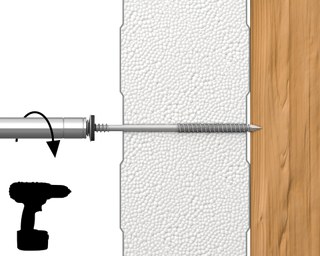

Инструкция по монтажу
- Устанавливайте саморез в основание строго под углом 90 градусов.
- Для монтажа используйте магнитную насадку.
- Начинайте с низкой скорости вращения.
- Снижайте обороты, если шайба начинает сплющиваться.
- Используйте шуруповёрты с регулятором крутящего момента или ограничителем глубины. Использование дрели не допускается.
- При монтаже нужен шуруповёрт со скоростью вращения 1600–2000 об/мин с регулируемым крутящим моментом.
Вопрос-Ответ
Панель 120 мм, основание бетонное. Какую длину брать?
Каркас стальной. Подойдёт ли этот саморез?
Почему у одного артикула толщина в бетоне на 5 мм больше, чем в дереве?
