ON-55/63 — Саморезы для сэндвич-панелей, 12 мм (макс.)

Свойства и преимущества:

– Цветная полиэстровая защитная оболочка с толщиной 45-50 мкм (RAL, NCS, RR) выполняет роль дополнительной антикоррозийной защиты. Возможность точного подбора цвета, соответствующего цвету кровельной обшивки. Оболочка содержит УФ-стабилизаторы, которые сохраняют ее цвет в течение длительного срока эксплуатации;
– Резьба с усиленной поверхностью (стержень остается эластичным) Устойчивый к действию коррозии слой оцинковки с толщиной не менее 12 мкм;
– Форма резьбы, а также ее высота, напрямую зависимы от предназначения самореза, используемого для крепления сэндвич-панелей к металлоконструкциям;
– Два типа резьбы: первый – предназначен для закрепления в металлоконструкциях, второй, с большим шагом резьбы под головкой – для предотвращения изгиба внешней кромки плиты, а также обеспечения плотности соединения;
– Специальная заостренная форма сверла разработана для обеспечения возможности быстрого и простого монтажа в стальном основании. С его помощью, при выполнении одного рабочего цикла, мы можем: выполнить сверление, нарезать резьбу и осуществить монтаж элементов между собой. Острый конец сверла предотвращает его перемещение по поверхности закрепляемого элемента;
– Самовулканизирующаяся уплотнительная EPDM шайба. Устойчивая к перепадам температуры и действию УФ-излучения. Специальная форма шайбы обеспечивает идеальное расположение уплотнительного материала на внешней поверхности закрепляемого элемента, обеспечивая таким образом, необходимую плотность соединения;

Информация о продукции

Размер

Изделие

Шуруп

Прикрепляемый элемент

Максимальная толщина сверления

Размер шайбы

Диаметр

Длина

Размер головки

Максимальная толщина закрепляемого элемента с шайбой

Максимальная толщина закрепляемого элемента без шайбы

d

d1

l

S

tfix

tfix

-

-

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

[мм]

Ø5.5/6.3

ON-55/63080

5.5

6.3

80

8

55

58

12

19

ON-55/63100

5.5

6.3

100

8

75

78

12

19

ON-55/63130

5.5

6.3

130

8

105

108

12

19

ON-55/63150

5.5

6.3

150

8

125

128

12

19

ON-55/63160

5.5

6.3

160

8

135

138

12

19

ON-55/63180

5.5

6.3

180

8

155

158

12

19

ON-55/63210

5.5

6.3

210

8

185

188

12

19

ON-55/63235

5.5

6.3

235

8

210

213

12

19

ON-55/63280

5.5

6.3

280

8

255

258

12

19

Применение:

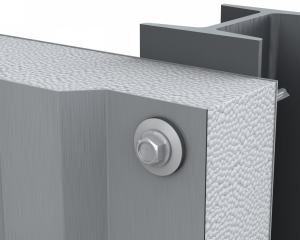

– Для крепления: Сэндвич-панели к холоднокатаным стальным конструкциям;

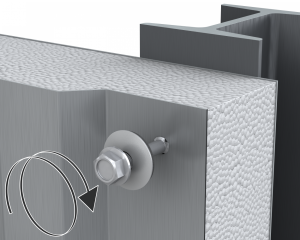

Инструкция по монтажу:

01.Шуруп устанавливается в основании строго под углом 90 градусов.
02.Для монтажа использовать магнетическую насадку.
03.Использовать с низкой начальной скоростью вращения.
04.Использовать шуруповерты с регулятором крутящего момента или ограничителем глубины. Примечание: использование ДРЕЛИ – не допускается!
05.При монтаже необходимо использовать шуруповерт со скоростью вращения: 1600 – 2000 об./мин. с регулируемым крутящим моментом
