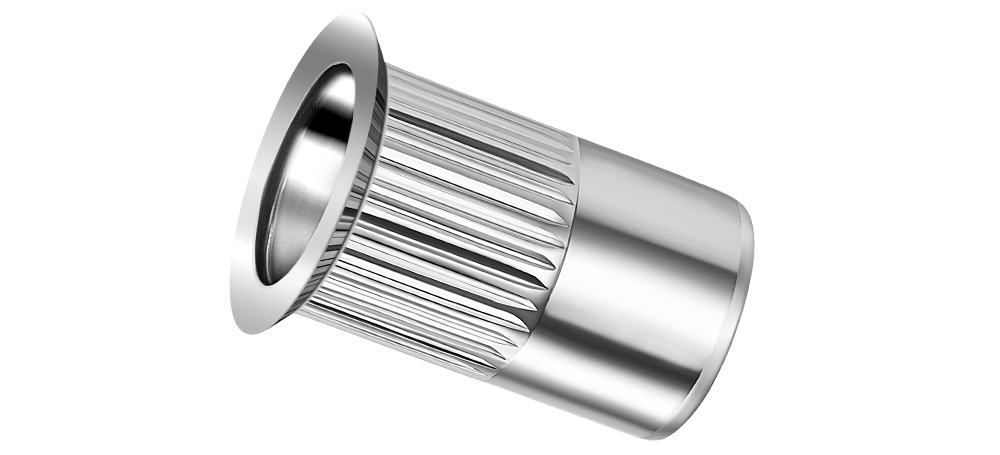

Гаечные заклепки Klaue
Гаечные заклепки (их также называют резьбовыми заклепками или заклепками-гайками) Klaue — это вид крепежа, который создаёт надёжную внутреннюю метрическую резьбу М3–М12 в листовых материалах и тонкостенных конструкциях, где нарезать резьбу напрямую невозможно. Заклепка устанавливается с одной стороны детали специальным инструментом, после чего в неё вкручивают винт или болт.
Цена и наличие
Нержавеющие вытяжные заклепки Klaue можно купить по запросу. Цена зависит от диаметра, длины и объёма партии, поэтому точную стоимость мы называем в коммерческом предложении.
Конструкция гаечной заклепки
Каждая заклепка-гайка состоит из трёх основных частей:
- Головка (борт) фиксирует заклепку на лицевой стороне материала. Борт бывает стандартным, уменьшенным или потайным.
- Деформируемая гильза — средняя часть, которая сминается с обратной стороны листа при установке и прочно удерживает заклепку в отверстии.
- Внутренняя резьба — метрическая, у заклепок Klaue от М3 до М12. В неё вкручивают болт или винт.
Виды гаечных заклепок по форме тела
- Цилиндрические (гладкие или с насечкой) — универсальные заклепки, которые просто устанавливать.
- Шестигранные и полушестигранные имеют повышенную стойкость к проворачиванию в отверстии под действием крутящего момента.
Материалы гаечных заклепок
- Алюминий подходит для мягких материалов и лёгких конструкций.
- Оцинкованная сталь — наиболее распространённый вариант с базовой защитой от коррозии.
- Нержавеющая сталь A2 применяют в агрессивных средах и при высоких нагрузках.
Размеры и характеристики гаечных заклепок
Материал — оцинкованная сталь. Данные приведены по каталогу производителя.
Рифлёные заклепки, уменьшенный борт
| Артикул | Резьба | D, мм | L, мм | g, мм | dk, мм | dh (сверло), мм | Срез, Н | Растяжение, Н | Заворачивание, кг·м |
|---|---|---|---|---|---|---|---|---|---|
| KSM3RH-A | М3 | 4,7 | 9 | 0,5–1,5 | 5,3 | 4,8 | 1600 | 5000 | 0,3 |
| KSM4RH-A | М4 | 6,3 | 10,5 | 0,5–2,5 | 6,9 | 6,4 | 2500 | 7500 | 0,5 |
| KSM5RH-A | М5 | 7,1 | 12 | 0,5–3,0 | 7,7 | 7,2 | 2900 | 11000 | 1,0 |
| KSM6RH-A | М6 | 9,5 | 15 | 0,7–3,5 | 10,2 | 9,6 | 4300 | 17000 | 1,6 |
| KSM8RH-A | М8 | 10,5 | 16 | 1,0–3,5 | 11,3 | 10,6 | 5300 | 26000 | 2,8 |
| KSM10RH-A | М10 | 12,7 | 20 | 1,0–4,0 | 13,7 | 12,8 | 6000 | 31000 | 4,5 |
Цилиндрические заклепки, борт с насечкой
| Артикул | Резьба | D, мм | L, мм | g, мм | dk, мм | dh (сверло), мм | Срез, Н | Растяжение, Н | Заворачивание, кг·м |
|---|---|---|---|---|---|---|---|---|---|
| KSM4LF | М4 | 5,9 | 11,6 | 0,3–2,5 | 9 | 6 | 2500 | 7500 | 0,5 |
| KSM5LF | М5 | 6,9 | 13 | 0,5–3,0 | 10 | 7 | 2900 | 11000 | 1,0 |
| KSM6LF | М6 | 8,9 | 16 | 0,5–4,0 | 13 | 9 | 4300 | 17000 | 1,6 |
| KSM8LF | М8 | 10,9 | 18 | 0,8–4,0 | 15 | 11 | 5300 | 26000 | 2,8 |
| KSM10LF | М10 | 12,9 | 21 | 1,0–5,0 | 19 | 13 | 6000 | 31000 | 4,5 |
Цилиндрические заклепки, уменьшенный борт
| Артикул | Резьба | D, мм | L, мм | g, мм | dk, мм | dh (сверло), мм | Срез, Н | Растяжение, Н | Заворачивание, кг·м |
|---|---|---|---|---|---|---|---|---|---|
| KSM4RH-E | М4 | 5,9 | 10 | 0,5–2,5 | 6,75 | 6 | 2500 | 7500 | 0,5 |
| KSM5RH-E | М5 | 6,9 | 12 | 0,5–3,0 | 8 | 7 | 2900 | 11000 | 1,0 |
| KSM6RH-E | М6 | 8,9 | 15 | 0,5–3,5 | 10 | 9 | 4300 | 17000 | 1,6 |
| KSM8RH-E | М8 | 10,9 | 16 | 1,0–4,0 | 12 | 11 | 5300 | 26000 | 2,8 |
Цилиндрические заклепки, потайной борт
| Артикул | Резьба | D, мм | L, мм | g, мм | dk, мм | dh (сверло), мм | Срез, Н | Растяжение, Н | Заворачивание, кг·м |
|---|---|---|---|---|---|---|---|---|---|
| KSM4C | М4 | 5,9 | 11,6 | 2,0–3,5 | 9 | 6 | 2500 | 7500 | 0,5 |
| KSM5C | М5 | 6,9 | 13 | 2,5–4,0 | 10 | 7 | 2900 | 11000 | 1,0 |
| KSM6C | М6 | 8,9 | 16 | 2,5–4,5 | 12 | 9 | 4300 | 17000 | 1,6 |
| KSM8C | М8 | 10,9 | 18,5 | 2,5–4,5 | 14 | 11 | 5300 | 26000 | 2,8 |
| KSM10C | М10 | 12,9 | 22 | 2,5–4,5 | 15 | 13 | 6000 | 31000 | 4,5 |
Свойства и преимущества
- Односторонний доступ: заклепку можно установить, даже если к обратной стороне детали нет подхода.
- Быстрый монтаж: установка занимает несколько секунд с помощью специального инструмента — ручного, аккумуляторного или пневмогидравлического заклёпочника. Процесс можно автоматизировать.
- Внутренняя метрическая резьба М3–М12 там, где в тонком или мягком материале её нельзя нарезать.
- Соединение листов из разных материалов толщиной от 0,3 до 6 мм без повреждения поверхности и ухудшения внешнего вида.
- Устойчивость соединения к вибрации.
- Шестигранная и полушестигранная формы, как и насечка на цилиндрических заклепках, не дают заклепке проворачиваться в отверстии.
- Три материала на выбор: оцинкованная сталь, нержавеющая сталь A2 и алюминий.
Применение
- Монтаж подсистемы вентилируемых фасадов с воздушным зазором.
- Крепление листового металла к опорам.
- Крепление доборных элементов кровли и фасадов из профлиста и металлического сайдинга.
- Соединение тонколистовых элементов, в том числе в заполнениях оконных и дверных проёмов.
- Монтаж алюминиевых каркасов, секций и боксов.
- Автомобилестроение и приборостроение.
- Сборка мебели.
- Вентиляционные системы и металлоконструкции.
- Монтаж в местах, куда есть доступ только с одной стороны.
- Соединение листов из разных материалов в широком диапазоне толщин.
- Узлы, подверженные вибрации.
Как подобрать гаечную заклепку
- Резьбу (М3–М12) выбирают по диаметру винта или болта. С ростом резьбы растут нагрузки на срез, растяжение и момент заворачивания.
- Толщина листа должна попадать в диапазон g выбранного артикула.
- Отверстие под заклепку сверлят диаметром dh из таблицы.
- Тип борта выбирают по требованиям к внешнему виду: стандартный (с насечкой), уменьшенный или потайной.
В артикулах заклепок Klaue закодированы материал, резьба и тип борта. Пример: KSM4LF — стальная цилиндрическая заклепка, резьба М4, борт с насечкой.
Инструкция по монтажу
- Просверлите отверстие диаметром dh из таблицы для выбранного артикула.
- Навинтите заклепку на резьбовую оправку заклёпочника для гаечных заклёпок.
- Вставьте заклепку в отверстие до упора борта.
- Включите инструмент: заклепка втягивается, а её задняя часть сминается с обратной стороны листа.
- Открутите оправку. В листе остаётся внутренняя резьба для винта или болта.
Вопрос-Ответ
Какие резьбы доступны у гаечных заклепок Klaue?
От М3 до М12. Доступные сочетания резьбы, материала, формы и типа борта приведены в разделе «Ассортимент гаечных заклепок Klaue».
Какое отверстие сверлить под гаечную заклепку М6?
Для цилиндрических заклепок М6 с бортом с насечкой (KSM6LF), с уменьшенным (KSM6RH-E) и потайным бортом (KSM6C) — 9 мм. Для рифлёной KSM6RH-A — 9,6 мм.
Чем отличаются стандартный, потайной и уменьшенный борт?
LF — стандартный борт, RH — уменьшенный, CSK — потайной, для установки заподлицо с поверхностью листа. Тип борта выбирают по требованиям к внешнему виду соединения.
Какой инструмент нужен для установки гаечных заклепок?
Специальный заклёпочник для гаечных заклёпок — ручной или пневмогидравлический. Обычный заклёпочник для вытяжных заклепок не подходит.
Зачем нужна шестигранная или полушестигранная форма?
Такая форма, как и вертикальная насечка на цилиндрических заклепках, не даёт заклепке проворачиваться в отверстии при затяжке винта.
