Заклепки алюминиевые вытяжные Klaue

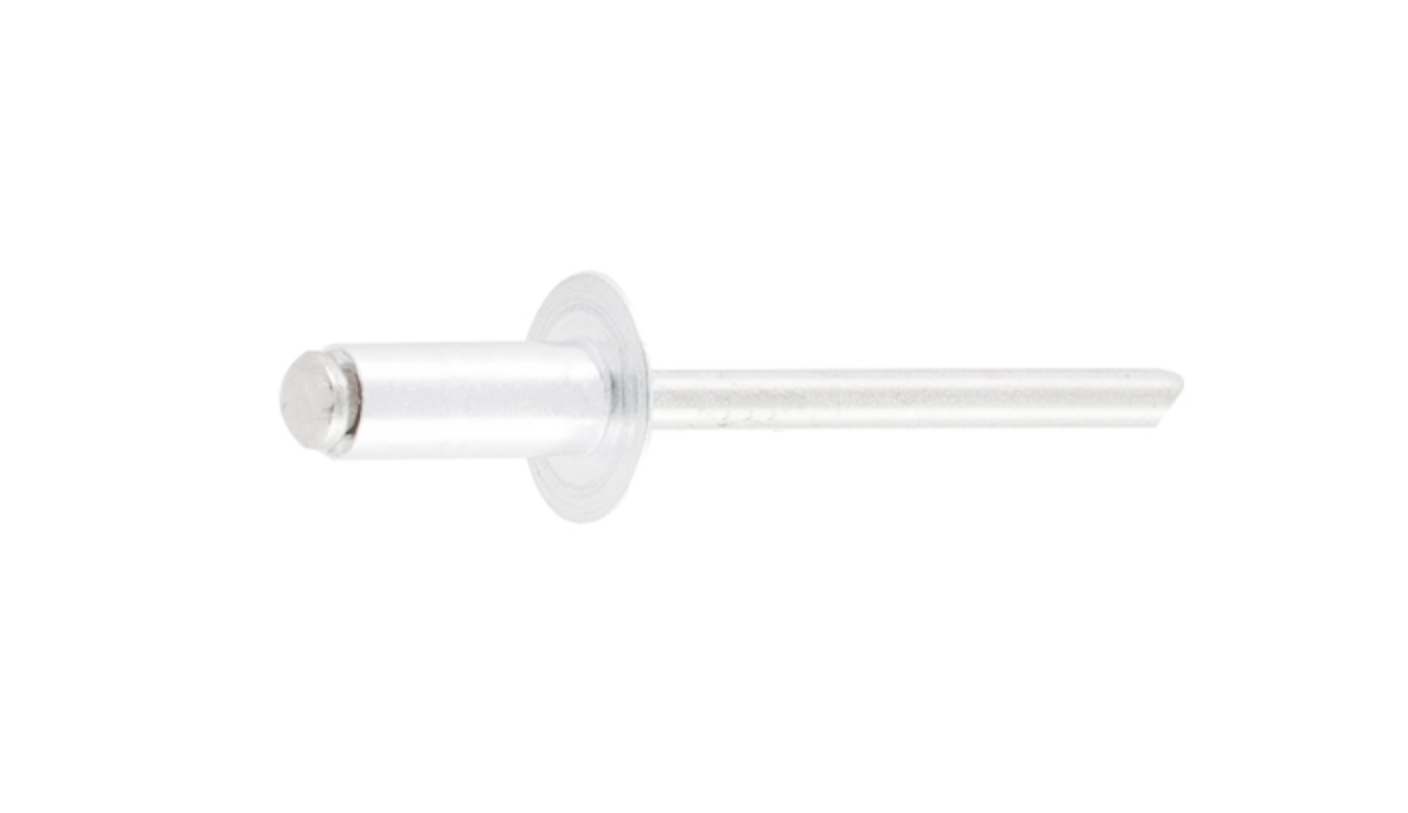

Алюминиевые вытяжные заклепки Klaue (серия K3AA) полностью сделаны из алюминия: и корпус (гильза) из сплава с содержанием магния 2,5%, и стержень. Однородный материал не создаёт гальванической пары в алюминиевых деталях, поэтому такие заклепки подходят для лёгких алюминиевых конструкций, профилей и коробов, в том числе во влажной среде. Заклепка устанавливается с одной стороны, а мягкий алюминий не повреждает тонкие листы и пластик.
Компания ДеальтоГрупп — дилер Klaue (Германия) в Минске и Беларуси. Заклепки со стальным или нержавеющим стержнем вынесены на отдельные страницы: ниже вы найдёте короткое сравнение и ссылки.
Цена и наличие
Алюминиевые заклепки Klaue можно купить в любом количестве. Цена зависит от диаметра, длины и объёма партии, поэтому точную стоимость мы называем в коммерческом предложении.
Какую алюминиевую заклепку выбрать
Алюминиевые вытяжные заклепки Klaue различаются материалом стержня. От него зависят прочность и стойкость к коррозии.
| Тип | Корпус и стержень | Когда выбирать |
|---|---|---|
| Алюминий-алюминий (K3AA), эта страница | алюминий и алюминий | лёгкие алюминиевые конструкции, мягкие материалы, влажная среда |
| Алюминий-сталь | алюминий и оцинкованная сталь | нужна более высокая прочность, условия сухие |
| Алюминий-нержавейка | алюминий AlMg3,5 и нержавеющая сталь A2 | вентфасады, нужна стойкость и стержня к ржавчине |
Размеры и характеристики алюминиевых заклепок K3AA
Корпус — алюминий Mg 2,5%, стержень — алюминий Mg, борт стандартный. Данные приведены по каталогу производителя.
| Артикул | D, мм | L, мм | g, мм | dk, мм | K (max), мм | dh (диаметр сверла), мм | Нагрузка на срез, Н | Нагрузка на растяжение, Н |
|---|---|---|---|---|---|---|---|---|
| K3AA3208 | 3,2 | 8 | 3–5 | 6,0–6,5 | 1,2 | 3,3 | 680 | 975 |
| K3AA32010 | 3,2 | 10 | 5–7 | 6,0–6,5 | 1,2 | 3,3 | 680 | 975 |
| K3AA32012 | 3,2 | 12 | 7–9 | 6,0–6,5 | 1,2 | 3,3 | 680 | 975 |
| K3AA40010 | 4,0 | 10 | 4–6 | 7,2–8,0 | 1,4 | 4,1 | 1010 | 1460 |
| K3AA40012 | 4,0 | 12 | 6–8,5 | 7,2–8,0 | 1,4 | 4,1 | 1010 | 1460 |
| K3AA40014 | 4,0 | 14 | 8–10,5 | 7,2–8,0 | 1,4 | 4,1 | 1010 | 1460 |
| K3AA48010 | 4,8 | 10 | 4–6,5 | 8,5–9,3 | 1,5 | 4,9 | 1460 | 2070 |
| K3AA48012 | 4,8 | 12 | 6,5–8 | 8,5–9,3 | 1,5 | 4,9 | 1460 | 2070 |
| K3AA48014 | 4,8 | 14 | 7–10 | 8,5–9,3 | 1,5 | 4,9 | 1460 | 2070 |
| K3AA48016 | 4,8 | 16 | 10–12,5 | 8,5–9,3 | 1,5 | 4,9 | 1460 | 2070 |
| K3AA64016 | 6,4 | 16 | 7–11 | 11,7–13,0 | 2,2 | 6,5 | 2690 | 3385 |
| K3AA64018 | 6,4 | 18 | 10–13 | 11,7–13,0 | 2,2 | 6,5 | 2690 | 3385 |
Свойства и преимущества
- Корпус и стержень из одного материала: нет разнородных металлов, поэтому нет электрохимической коррозии в алюминиевых деталях.
- Высокая пластичность алюминия: заклепку быстро и качественно устанавливают.
- Мягкий алюминиевый стержень не повреждает тонкий листовой алюминий и пластик при установке.
- Устойчивость к коррозии: заклепка подходит для влажной среды и конструкций на открытом воздухе.
- Лёгкий вес и аккуратный внешний вид: соединяемый материал и заклепка стареют одинаково.
- Установка с одной стороны, без доступа к обратной стороне детали.
- Диаметры 3,2; 4,0; 4,8 и 6,4 мм, длины от 8 до 18 мм.
Применение
- Сборка лёгких алюминиевых конструкций, коробов и рам.
- Скрепление каркасных профилей и фиксация тонких металлических листов.
- Крепление листовых материалов различной толщины.
- Работа с мягкими материалами, которые может продавить более жёсткий крепёж.
- Конструкции на открытом воздухе и во влажной среде, где важна стойкость к ржавчине.
- Приборо-, машино- и судостроение, мебельное производство.
Ограничения: алюминий мягче стали, поэтому такое соединение выдерживает меньшие нагрузки на срез и разрыв, чем заклепки со стальным стержнем. Например, для диаметра 4,8 мм это 1460 Н на срез и 2070 Н на растяжение. Иногда мягкий алюминиевый стержень держится в корпусе менее жёстко. Для высоких нагрузок и вибрации выбирайте алюминий-сталь или нержавеющие заклепки.
Вытяжные и забивные алюминиевые заклепки
Алюминиевые заклепки бывают вытяжными и забивными. Вытяжные (тяговые) устанавливаются заклёпочником с одной стороны: он протягивает стержень сквозь корпус, корпус деформируется и образует неразъёмное соединение. Забивные устанавливают молотком, они выполнены в виде стержня с замыкающей головкой. В этом каталоге представлены вытяжные заклепки Klaue.
Как подобрать размер заклепки
- Определите суммарную толщину скрепляемых деталей: она должна попадать в диапазон g выбранного артикула.
- Выберите диаметр D с учётом нагрузок на срез и растяжение: соединение должно выдержать их без деформации.
- Отверстие сверлят диаметром dh из таблицы: он немного больше диаметра заклепки.
Инструкция по монтажу
- Подберите заклепку: диаметр D под нагрузку, длину L по суммарной толщине материалов.
- Просверлите отверстие диаметром dh из таблицы.
- Вставьте заклепку в отверстие до упора борта.
- Установите заклёпочником: стержень вытягивается и обрывается, а корпус плотно стягивает детали.
Для установки подходит ручной, аккумуляторный или пневмогидравлический заклёпочник с насадкой под диаметр заклепки.
