ОС Cамосверлящие шурупы

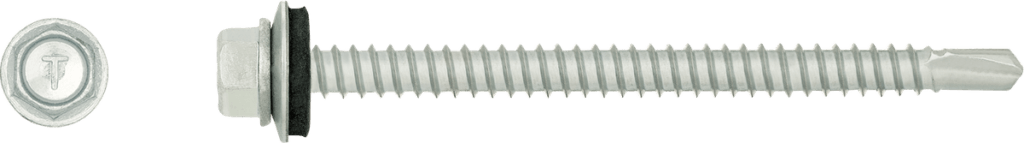

OC — самосверлящий шуруп с цветной полиэстровой оболочкой и уплотнительной EPDM шайбой для крепления листов профнастила к стальным металлоконструкциям. Заострённый наконечник за один рабочий цикл сверлит основание, нарезает резьбу и закрепляет элементы без предварительного отверстия. Цвет оболочки подбирают точно под цвет кровельной обшивки (RAL, NCS, RR).
В линейке 28 типоразмеров: диаметры 4,8; 5,5 и 6,3 мм, длина от 16 до 120 мм, шайба 14 или 19 мм. Компания ДеальтоГрупп поставляет шурупы OC в Минске и по всей Беларуси. Шурупы без шайбы смотрите на странице ONP, шурупы из нержавеющей стали — на странице ONS.
Цена и наличие
Цену на самосверлящие шурупы OC мы называем в коммерческом предложении: она зависит от диаметра, длины, цвета оболочки, размера шайбы и объёма партии. Менеджеры помогут подобрать шуруп и оформить заказ.
Размеры самосверлящих шурупов OC
Во всех таблицах tfix — максимальная толщина закрепляемого элемента: с шайбой и без шайбы. Сверление — максимальная толщина сверления.
Шурупы диаметром 4,8 мм
| Артикул | d, мм | l, мм | Размер головки S, мм | tfix с шайбой, мм | tfix без шайбы, мм | Макс. толщина сверления, мм | Размер шайбы, мм |
|---|---|---|---|---|---|---|---|
| OC-48016 | 4,8 | 16 | 8 | 1 | 4 | 3 | 14 |
| OC-48019 | 4,8 | 19 | 8 | 4 | 7 | 3 | 14 |
| OC-48022 | 4,8 | 22 | 8 | 7 | 10 | 3 | 14 |
| OC-48025 | 4,8 | 25 | 8 | 10 | 13 | 3 | 14 |
| OC-48032 | 4,8 | 32 | 8 | 17 | 20 | 3 | 14 |
| OC-48035 | 4,8 | 35 | 8 | 20 | 23 | 3 | 14 |
| OC-48038 | 4,8 | 38 | 8 | 23 | 26 | 3 | 14 |
| OC-48045 | 4,8 | 45 | 8 | 30 | 33 | 3 | 14 |
| OC-48055 | 4,8 | 55 | 8 | 40 | 43 | 3 | 14 |
Шурупы диаметром 5,5 мм
| Артикул | d, мм | l, мм | Размер головки S, мм | tfix с шайбой, мм | tfix без шайбы, мм | Макс. толщина сверления, мм | Размер шайбы, мм |
|---|---|---|---|---|---|---|---|
| OC-55022 | 5,5 | 22 | 8 | 4 | 7 | 5 | 14, 19 |
| OC-55025 | 5,5 | 25 | 8 | 7 | 10 | 5 | 14, 19 |
| OC-55032 | 5,5 | 32 | 8 | 14 | 17 | 5 | 14, 19 |
| OC-55038 | 5,5 | 38 | 8 | 20 | 23 | 5 | 14, 19 |
| OC-55045 | 5,5 | 45 | 8 | 27 | 30 | 5 | 14, 19 |
| OC-55055 | 5,5 | 55 | 8 | 37 | 40 | 5 | 14, 19 |
| OC-55075 | 5,5 | 75 | 8 | 57 | 60 | 8 | 14, 19 |
| OC-55090 | 5,5 | 90 | 8 | 72 | 75 | 8 | 14, 19 |
| OC-55120 | 5,5 | 120 | 8 | 102 | 105 | 8 | 14, 19 |
Шурупы диаметром 6,3 мм
| Артикул | d, мм | l, мм | Размер головки S, мм | tfix с шайбой, мм | tfix без шайбы, мм | Макс. толщина сверления, мм | Размер шайбы, мм |
|---|---|---|---|---|---|---|---|
| OC-63019 | 6,3 | 19 | 10 | 2 | 5 | 6 | 14, 19 |
| OC-63022 | 6,3 | 22 | 10 | 5 | 8 | 6 | 14, 19 |
| OC-63025 | 6,3 | 25 | 10 | 8 | 11 | 6 | 14, 19 |
| OC-63032 | 6,3 | 32 | 10 | 15 | 18 | 6 | 14, 19 |
| OC-63038 | 6,3 | 38 | 10 | 21 | 24 | 6 | 14, 19 |
| OC-63045 | 6,3 | 45 | 10 | 28 | 31 | 6 | 14, 19 |
| OC-63055 | 6,3 | 55 | 10 | 38 | 41 | 6 | 14, 19 |
| OC-63075 | 6,3 | 75 | 10 | 58 | 61 | 6 | 14, 19 |
| OC-63090 | 6,3 | 90 | 10 | 73 | 76 | 6 | 14, 19 |
| OC-63120 | 6,3 | 120 | 10 | 103 | 106 | 6 | 14, 19 |
Как подобрать шуруп OC
- Диаметр выбирают по толщине стального основания: шуруп 4,8 мм сверлит основание толщиной до 3 мм, 5,5 мм — до 5 мм (длинные артикулы от 75 мм — до 8 мм), 6,3 мм — до 6 мм.
- Длину выбирают по толщине закрепляемого элемента: она не должна превышать tfix выбранного артикула с шайбой или без неё.
- Шайба 14 мм доступна для всех диаметров, шайба 19 мм — для диаметров 5,5 и 6,3 мм.
- Цвет оболочки подбирают по RAL, NCS или RR под цвет кровельной обшивки.
Свойства и преимущества
- Цветная полиэстровая защитная оболочка толщиной 45–50 мкм (RAL, NCS, RR) служит дополнительной антикоррозийной защитой.
- Цвет подбирают точно под цвет кровельной обшивки. УФ-стабилизаторы в оболочке сохраняют цвет в течение длительного срока эксплуатации.
- Резьба с усиленной поверхностью: стержень остаётся эластичным. Слой оцинковки толщиной не менее 12 мкм устойчив к коррозии.
- Форма и высота резьбы подобраны для крепления листов профнастила к металлоконструкциям.
- Заострённый наконечник позволяет за один рабочий цикл просверлить основание, нарезать резьбу и соединить элементы. Острый конец не смещается по поверхности закрепляемого элемента.
- Самовулканизирующаяся уплотнительная EPDM шайба устойчива к перепадам температуры и УФ-излучению. Её форма обеспечивает правильное положение уплотнителя на внешней поверхности закрепляемого элемента и плотность соединения.
- Три диаметра и длины от 16 до 120 мм: можно закрепить элементы толщиной до 103 мм с шайбой и до 106 мм без шайбы.
Применение
- Крепление листов профнастила к стальным металлоконструкциям.
- Монтаж кровельной обшивки, когда цвет крепежа должен совпадать с цветом покрытия.
- Соединения, где нужна плотность: за неё отвечает уплотнительная EPDM шайба.
- Закрепление элементов большой толщины длинными шурупами 75–120 мм.
Инструкция по монтажу
- Устанавливайте шуруп в основание строго под углом 90 градусов.
- Для монтажа используйте магнитную насадку.
- Начинайте с низкой скорости вращения.
- Снижайте обороты, если шайба начинает сплющиваться.
- Используйте шуруповёрты с регулятором крутящего момента или ограничителем глубины. Использование дрели не допускается.
- При монтаже нужен шуруповёрт со скоростью вращения 1600–2000 об/мин с регулируемым крутящим моментом.
Вопрос-Ответ
Какой диаметр самосверлящего шурупа OC выбрать: 4,8, 5,5 или 6,3 мм?
Диаметр выбирают по толщине стального основания. Шуруп 4,8 мм сверлит основание толщиной до 3 мм, 5,5 мм — до 5 мм (артикулы от 75 мм — до 8 мм), 6,3 мм — до 6 мм. У диаметров 4,8 и 5,5 мм размер головки 8 мм, у 6,3 мм — 10 мм.
Как подобрать длину шурупа OC?
Толщина закрепляемого элемента не должна превышать tfix выбранного артикула. Например, у OC-55038 это 20 мм с шайбой и 23 мм без шайбы, у OC-63120 — 103 и 106 мм.
Какой размер шайбы у шурупов OC?
У шурупов диаметром 4,8 мм шайба 14 мм, у диаметров 5,5 и 6,3 мм — 14 или 19 мм. Размер шайбы выбирают при заказе.
Нужно ли сверлить отверстие перед установкой шурупа OC?
Нет. Шуруп самосверлящий: заострённый наконечник за один рабочий цикл сверлит основание, нарезает резьбу и закрепляет элементы. Максимальная толщина сверления зависит от диаметра и указана в таблицах.
Чем шуруп OC отличается от ONP и ONS?
OC — полный размерный ряд с цветной полиэстровой оболочкой и уплотнительной EPDM шайбой: три диаметра, длины от 16 до 120 мм. ONP — цветной шуруп диаметром 5,5 мм длиной 32 и 38 мм, ONS — шуруп из нержавеющей стали.
