Химический анкер (винилоэстровая смола) в ампуле для забивания с резьбовыми шпильками R-HAC-V

12.10.2026

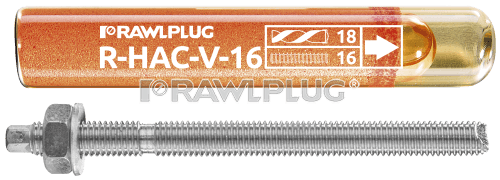

R-HAC-V — химический анкер в ампулах на винилэфирной (винилэстровой) смоле без стирола для забивания: ампулу вставляют в отверстие, а резьбовую шпильку забивают через неё молотком. Ампула содержит точное количество смолы и отвердителя, поэтому дозатор и смесительная насадка не нужны, а инструмент для монтажа стоит недорого. Анкер сертифицирован для шпилек M8–M30 и арматуры Ø8–Ø25 в бетоне без трещин классов C20/25–C50/60. Он работает без распорных усилий, поэтому подходит для креплений вблизи края и с малым шагом.

Производитель — Rawlplug (Польша), анкер имеет европейскую техническую оценку ETA-11/0002.

Компания ДеальтоГрупп — официальный представитель Rawlplug в Беларуси.

Схема установки резьбовой шпильки, забиваемой через ампулу химического анкера R-HAC-V

Позвонить

Цена и заказ

Цена ампул R-HAC-V зависит от размера (M8–M30) и количества, а резьбовые шпильки подбираются отдельно. Назовите нужный размер и партию — менеджер ДеальтоГрупп подготовит коммерческое предложение.

⚠ ТОЧНАЯ ЦЕНА В КОММЕРЧЕСКОМ ПРЕДЛОЖЕНИИ

Размеры ампул R-HAC-V

Размер ампулы соответствует резьбе шпильки: ампула R-HAC-V-12 предназначена для шпильки M12.

Размер	Изделие	Описание
M8	R-HAC-V-08	Винилэфирная смола без стирола
M10	R-HAC-V-10	Винилэфирная смола без стирола
M12	R-HAC-V-12	Винилэфирная смола без стирола
M16	R-HAC-V-16	Винилэфирная смола без стирола
M20	R-HAC-V-20	Винилэфирная смола без стирола
M24	R-HAC-V-24	Винилэфирная смола без стирола
M30	R-HAC-V-30	Винилэфирная смола без стирола

Материал основания

Анкер R-HAC-V сертифицирован для армированного и неармированного бетона без трещин классов C20/25–C50/60. Он работает в сухом и влажном бетоне и в отверстиях, залитых водой (кроме морской воды).

Условия применения

Температура основания при монтаже — не ниже −5°C.
Рабочая температура анкера — от −40°C до +40°C (кратковременно до +40°C, длительно до +24°C) или от −40°C до +80°C (кратковременно до +80°C, длительно до +50°C).
Нагрузки — статические и квазистатические.
Шпильки из оцинкованной стали применяют только в сухих помещениях.
Шпильки из нержавеющей стали A4 применяют в сухих и влажных помещениях и на улице, в том числе в промышленной и морской среде, если она не является агрессивной.

Параметры монтажа шпилек

Значения приведены для шпилек R-STUDS M8–M30. Эффективная глубина анкеровки h_ef равна h_nom, глубина отверстия — не менее h_ef + 5 мм.

Показатель	M8	M10	M12	M16	M20	M24	M30
Диаметр отверстия в основании d₀, мм	10	12	14	18	24	28	35
Диаметр отверстия в элементе d_f, мм	9	12	14	18	22	26	33
Размер ампулы, мм	8	10	12	16	20	24	30
Диаметр ампулы d_c, мм	9,25	10,75	12,65	16,75	21,55	23,75	33,2
Глубина анкеровки h_ef, мм	80	90	110	125	170	210	270
Мин. толщина основания h_min, мм	120	130	140	180	230	270	340
Момент затяжки T_inst, Нм	10	20	40	80	120	180	300
Мин. шаг s_min и расстояние до края c_min, мм	0,5 · h_ef

Нагрузки

Значения указаны для шпилек R-STUDS в бетоне без трещин классов C20/25–C50/60. Характеристическая прочность по стали N_Rk,s и V_Rk,s зависит от класса шпильки, а допустимые эксплуатационные нагрузки N и V даны для бетона без трещин.

Показатель	M8	M10	M12	M16	M20	M24	M30
Допустимая нагрузка на вырыв N, кН	7,5	10,8	18,2	25,7	42,7	58,2	82,5
Допустимая нагрузка на срез V, кН	3,7	5,8	8,4	15,7	24,5	35,3	55,6
N_Rk,s, шпилька класса 5.8, кН	18	29	42	78	122	176	280
N_Rk,s, шпилька класса 8.8, кН	29	46	67	126	196	282	449
V_Rk,s, шпилька класса 5.8, кН	9	14	21	39	61	88	140
V_Rk,s, шпилька класса 8.8, кН	15	23	34	63	98	141	224
Сцепление τ_Rk,ucr (40°C/24°C), Н/мм²	11	11	10	10	9	9	7

Данные из ETA-11/0002. Для проектных расчётов используйте полный документ и методики EOTA TR 029 или CEN/TS 1992-4.

Время отверждения

Время отверждения зависит от температуры бетона. Для влажного бетона и отверстий, залитых водой, время нужно удвоить.

Температура бетона, °C	−5	0	+5	+10	+15	+20	+30	+40
Мин. время отверждения	24 ч	14 ч	4 ч	3 ч	1,5 ч	45 мин	20 мин	10 мин

Свойства и преимущества

Сертификация. Анкер сертифицирован для резьбовых шпилек M8–M30 и арматуры Ø8–Ø25 в бетоне без трещин (ETAG 001, вариант 7).
Высокая надёжность. Высокоэффективная смола для креплений, требующих наивысшего уровня надёжности.
Без распорных усилий. Система работает на адгезии смолы к бетону, напряжения распределяются вдоль анкера равномерно, поэтому крепления можно ставить у края и близко друг к другу.
Точная дозировка. Ампула содержит точное количество смолы и отвердителя, поэтому результат стабилен.
Вода не мешает. Наличие незагрязнённой воды не влияет на прочность сцепления, анкер работает в сухом и влажном бетоне.
Лёгкий и быстрый монтаж. Шпильку забивают молотком, дорогой инструмент не нужен.
Без запаха и стирола. Смола не содержит вредного стирола и не имеет характерного запаха.
Пожарная безопасность. Анкеровки соответствуют классу реакции на огонь A1.

Применение

Балюстрады и перила
Кабельные желоба
Машины
Анкеровка резьбовых шпилек
Укрепления фасада
Защитные стены
Ограждения и ворота
Анкеровка арматурных стержней

Инструкция по монтажу

Просверлите отверстие нужного диаметра и глубины.
Очистите отверстие от бурового шлама: четыре раза продуйте его ручным насосом и прочистите ершиком. Этот этап обязателен перед установкой.
Вставьте ампулу в отверстие.
Забейте шпильку через ампулу: для размеров M8–M12 достаточно ручного молотка, для M16–M30 нужен механический молоток. Забивайте до достижения глубины анкеровки, излишки смолы выйдут из отверстия.
Не трогайте анкер до полного отверждения смолы.
Установите прикрепляемый элемент и затяните гайку с нужным крутящим моментом, не превышая значение из таблицы.

Вопрос-Ответ

Какую шпильку выбрать для работы на улице: оцинкованную или нержавеющую?

Для наружных работ нужна шпилька из нержавеющей стали A4. Оцинкованные шпильки по условиям ETA-11/0002 допустимы только в сухих помещениях. Нержавеющие шпильки подходят для улицы, влажных помещений, промышленной и морской среды, если она не агрессивна: например, постоянный залив или обрызгивание морской водой, бассейны с парами хлора.

При какой минимальной температуре можно монтировать R-HAC-V и сколько ждать отверждения?

Температура основания при монтаже — не ниже −5°C. При −5°C отверждение занимает 24 часа, при 0°C — 14 часов, при +20°C — 45 минут, при +30°C — 20 минут. Для влажного бетона и отверстий, залитых водой, время нужно удвоить.

Какую нагрузку допускает шпилька M12 на R-HAC-V?

Допустимая эксплуатационная нагрузка для M12 при глубине анкеровки 110 мм составляет 18,2 кН на вырыв и 8,4 кН на срез. Значения даны для бетона без трещин классов C20/25–C50/60. Прочность самой шпильки по стали: 42 кН на вырыв и 21 кН на срез для класса 5.8, 67 кН и 34 кН для класса 8.8.

Какие параметры монтажа нужны для шпильки M16?

Для шпильки M16 нужна ампула R-HAC-V-16 размером 16 мм и отверстие диаметром 18 мм. Глубина анкеровки — 125 мм, глубина отверстия — не менее 130 мм, минимальная толщина основания — 180 мм, момент затяжки гайки — 80 Нм. Шаг между креплениями и расстояние до края — не менее 0,5 от глубины анкеровки, то есть около 63 мм.
