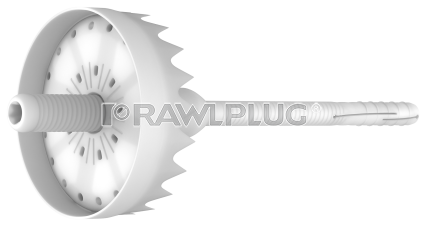

TFIX-8ST-ECO Вкручиваемый фасадный дюбель

Свойства и преимущества:

– Максимальная прочность крепления при использовании сокращенной глубины анкеровки (до 25 мм);
– Легкий и быстрый монтаж в основаниях всех категорий (A, B, C, D, E);
– Уникальная зона сжатия дюбеля обеспечивающая точную установку изделия;
– Редуцированная теплопроводность дюбеля R-TFIX-8S (0,001-0,002 Вт/K) благодаря особой форме литой головки стального гвоздяограничивает теплопотери фасада;
– Высокая жесткость манжеты (0,6 кН/мм) обеспечивает устойчивость утеплительной системы к вибрациям вызванным ветровой нагрузкой (всасывающей силой);
– Уникальная конструкция анкерной зоны позволяет выдерживать высокие нагрузки посредством ограничения количества анкеров на площади в один м2;
– Предварительный монтаж элементов анкера позволяет сэкономить время и сократить трудозатраты;
– Наконечник вкручиваемый в термоизоляцию (TFIX-8S-DEVICE) позволяет автоматически регулировать глубину анкеровки дюбеля TFIX-8S в теплоизоляционном слое.
– Монтаж с использованием теплоизоляционной заглушки снижает теплопроводность и обеспечивает однородность поверхности фасада.

Информация о продукции

Размер

Изделие

Крепёжный элемент

Прикрепляемый элемент

Диаметр

Длина

Диаметр тарелки

Рекомендуемая толщина

d

L

D

tfix A, B, C, D

tfix E

[mm]

Ø08

TFIX-8ST-115-ECO

8

115

60

80

40

TFIX-8ST-135-ECO

8

135

60

100

60

TFIX-8ST-155-ECO

8

155

60

120

80

TFIX-8ST-175-ECO

8

175

60

140

100

TFIX-8ST-195-ECO

8

195

60

160

120

TFIX-8ST-215-ECO

8

215

60

180

140

TFIX-8ST-235-ECO

8

235

60

200

160

TFIX-8ST-255-ECO

8

255

60

220

180

TFIX-8ST-275-ECO

8

275

60

240

200

TFIX-8ST-295-ECO

8

295

60

260

220

TFIX-8ST-335-ECO

8

335

60

300

260

TFIX-8ST-355-ECO

8

355

60

320

280

TFIX-8ST-375-ECO

8

375

60

340

300

TFIX-8ST-395-ECO

8

395

60

360

320

TFIX-8ST-415-ECO

8

415

60

380

340

TFIX-8ST-435-ECO

8

435

60

400

360

TFIX-8ST-455-ECO

8

455

60

420

380

Применение:

– Системы утепления фасадов (ETICS);
– Пенопластовые плиты;
– Плиты из минеральной ваты;
– Полиуретановые плиты;

Инструкция по монтажу:

01.Просверлить отверстие, используя сверло необходимого диаметра.
02.В основаниях категории A, B, C и D, минимальная глубина анкеровки составляет 35 мм, в основании категории Е (газобетон) – 75 мм
03.Легкими ударами молотка вбить пластиковую гильзу через изоляционный материал в отверстие до момента достижения необходимой глубины анкеровки
04.В основаниях категории A, B, C и D, минимальная глубина анкеровки составляет 25 мм, в основании категории Е (газобетон) – 65 мм
05.Затянуть шуруп (используя резьбовые наконечники TFIX-8ST-TOOL) до момента, пока фланец резьбового наконечника не войдет в контакт с поверхностью термоизоляции.
06.Вставить заглушку в отверстие в термоизоляции.
