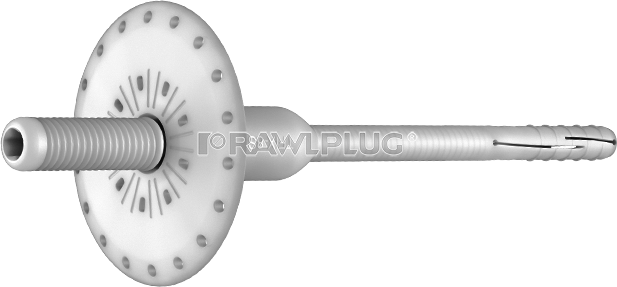

TFIX-8S-A2 Вкручиваемый фасадный дюбель с гвоздём из нерж.стали А2

Информация о продукции

Размер

Изделие

Крепёжный элемент

Прикрепляемый элемент

Диаметр

Длина

Диаметр тарелки

Рекомендуемая толщина

d

L

D

tfix A, B, C, D

tfix E

[mm]

Ø08

TFIX-8S-A2-155

8

155

60

120

80

TFIX-8S-A2-175

8

175

60

140

100

Свойства и преимущества:

– Максимальная прочность крепления при использовании сокращенной глубины анкеровки (до 25 мм);
– Легкий и быстрый монтаж в основаниях всех категорий (A, B, C, D, E);
– Уникальная зона сжатия дюбеля обеспечивающая точную установку изделия;
– Редуцированная теплопроводность дюбеля R-TFIX-8S (0,001-0,002 Вт/K) благодаря особой форме литой головки стального гвоздяограничивает теплопотери фасада;
– Высокая жесткость манжеты (0,6 кН/мм) обеспечивает устойчивость утеплительной системы к вибрациям вызванным ветровой нагрузкой (всасывающей силой);
– Уникальная конструкция анкерной зоны позволяет выдерживать высокие нагрузки посредством ограничения количества анкеров на площади в один м2;
– Предварительный монтаж элементов анкера позволяет сэкономить время и сократить трудозатраты;
– Шуруп из нержавеющей стали, обеспечивающий максимальную антикоррозийную стойкость.

Применение:

– Системы утепления фасадов (ETICS);
– Пенопластовые плиты;
– Плиты из минеральной ваты;
– Полиуретановые плиты;
– Плиты из древесной ваты;
– Пробка;

Инструкция по монтажу:

01.Просверлить отверстие, используя сверло необходимого диаметра.
02.В основаниях категории A, B, C и D, минимальная глубина анкеровки составляет 35 мм, в основании категории Е (газобетон) – 75 мм.
03.Легкими ударами молотка вбить пластиковую гильзу через изоляционный материал в отверстие до момента достижения необходимой глубины анкеровки.
04.В основаниях категории A, B, C и D, минимальная глубина анкеровки составляет 25 мм, в основании категории Е (газобетон) – 65 мм.
05.Затянуть винт (наилучшим вариантом является использование специального монтажного приспособления TFIX-8ST-TOOL ) до момента надежного закрепления дюбеля и его расположения на одном уровне с поверхностью изоляционного материала.
06.Для закрепления мягкой термоизоляции и ламелевой ваты рекомендуется использование дюбеля с дополнительным прижимным KWL с диаметром 90, 110 или 140 мм.
