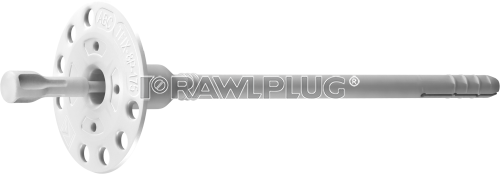

TFIX-8P Забивной фасадный дюбель с пластиковым гвоздём

Свойства и преимущества:

– Монтаж во всех основаниях (категория A, B, C, D, E);
– Использование полимерного гвоздя предотвращает теплопотери в точке крепления (теплопроводность 0,0 Вт/К);
– Предварительный монтаж элементов анкера позволяет сэкономить время и сократить трудозатраты;
– Армированный стекловолокном полимерный гвоздь обеспечивает возможность простого монтажа и оптимальный распор анкерной зоны;
– Точная конструкция дюбеля позволяет достигать максимальной прочности крепления при использовании редуцированной до 25 мм глубине анкеровки;
– Возможность установки с дополнительной манжетой KWL с диаметром 90, 11 или 140 мм;

Информация о продукции

Размер

Изделие

Крепёжный элемент

Прикрепляемый элемент

Диаметр

Длина

Диаметр тарелки

Рекомендуемая толщина

d

L

D

tfix A, B, C, D

tfix E

[mm]

Ø8

TFIX-8P-115

8

115

60

80

40

TFIX-8P-135

8

135

60

100

60

TFIX-8P-155

8

155

60

120

80

TFIX-8P-175

8

175

60

140

100

TFIX-8P-195

8

195

60

160

120

TFIX-8P-215

8

215

60

180

140

Применение:

– Системы утепления фасадов (ETICS);
– Пенопластовые плиты;
– Плиты из минеральной ваты;
– Полиуретановые плиты;
– Пробка;
– Плиты из древесной ваты;

Инструкция по монтажу:

01.Просверлить отверстие необходимого диаметра и с соответствующей глубиной.
02.Удалить сверлильную стружку путем четырехкратной очистки отверстия с помощью ручного насоса и ершика.
03.Ударяя молотком по пластиковому гвоздю, вбить дюбель в просверленное отверстие до момента, пока верхняя поверхность гвоздя и тарелки не будут на одном уровне с поверхностью термоизоляции.
04.Глубина анкеровки в цельных, перфорированных материалах, а также легком бетоне составляет 25 мм; в газобетоне – 65 мм.
05.Для закрепления мягкой термоизоляции и минерального войлока рекомендуется использовать дюбели с дополнительной прижимной манжетой KWL с диаметром 90, 110 или 140 мм.
