– Высокая прочность крепления в бетоне без трещин, подтвержденная Европейским техническим свидетельством (Сертификация ЕТА по 7 типу).;
– Обозначение глубины анкеровки помогает соблюдать точность выполнения монтажных работ;
– Конструкция позволяет осуществлять сверление и монтаж непосредственно через закрепляемый элемент, что позволяет сократить усилия, затрачиваемые при выполнении монтажных работ;
– Высокое качество вместе с высокой экономичностью;
– Холодная формовка обеспечивает постоянную точность размеров;
– Используется при неглубокой анкеровке с целью предотвращения контакта с арматурой;
– Простой сквозной монтаж (монтаж и сверление в прикрепляемом материале);
– Оптимальная конструкция муфты анкера предназначена для высоких нагрузок;

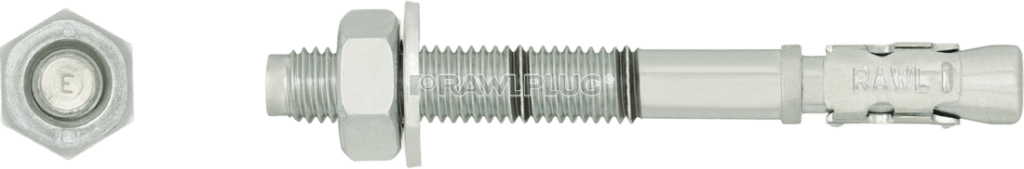

R-XPT Клиновой анкер
Свойства и преимущества:
Информация о продукции
Размер |
Изделие |
Одобрение |
Анкер |
Прикрепляемый элемент |
|||
Диаметр |
Длина |
Максимальная толщина |
Диаметр отверстия |
||||
d |
L |
hnom,red |
[Russian]: hnom,std |
df |
|||
- |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
||
M6 |
R-XPT-06050/10 |
AT-15-9327/14 |
6 |
50 |
10 |
- |
7 |
R-XPT-06065/5 |
AT-15-9327/14 |
6 |
65 |
25 |
5 |
7 |
|
R-XPT-06085/25 |
AT-15-9327/14 |
6 |
85 |
45 |
25 |
7 |
|
R-XPT-06100/40 |
AT-15-9327/14 |
6 |
100 |
60 |
40 |
7 |
|
M8 |
R-XPT-08050/5 |
AT-15-9327/14 |
8 |
50 |
5 |
- |
9 |
R-XPT-08060/10 |
ETA 17/0183 |
8 |
60 |
10 |
- |
9 |
|
R-XPT-08065/15 |
ETA 17/0183 |
8 |
65 |
15 |
- |
9 |
|
R-XPT-08075/10 |
ETA 17/0183 |
8 |
75 |
25 |
10 |
9 |
|
R-XPT-08080/15 |
ETA 17/0183 |
8 |
80 |
30 |
15 |
9 |
|
R-XPT-08085/20 |
ETA 17/0183 |
8 |
85 |
35 |
20 |
9 |
|
R-XPT-08095/30 |
ETA 17/0183 |
8 |
95 |
45 |
30 |
9 |
|
R-XPT-08115/50 |
ETA 17/0183 |
8 |
115 |
65 |
50 |
9 |
|
R-XPT-08140/75 |
ETA 17/0183 |
8 |
140 |
90 |
75 |
9 |
|
R-XPT-08150/85 |
ETA 17/0183 |
8 |
150 |
100 |
85 |
9 |
|
M10 |
R-XPT-10065/5 |
ETA 17/0183 |
10 |
65 |
5 |
- |
11 |
R-XPT-10080/10 |
ETA 17/0183 |
10 |
80 |
20 |
10 |
11 |
|
R-XPT-10095/25 |
ETA 17/0183 |
10 |
95 |
35 |
25 |
11 |
|
R-XPT-10115/45 |
ETA 17/0183 |
10 |
115 |
55 |
45 |
11 |
|
R-XPT-10130/60 |
ETA 17/0183 |
10 |
130 |
70 |
60 |
11 |
|
R-XPT-10140/70 |
ETA 17/0183 |
10 |
140 |
80 |
70 |
11 |
|
R-XPT-10150/80 |
ETA 17/0183 |
10 |
150 |
90 |
80 |
11 |
|
R-XPT-10180/110 |
ETA 17/0183 |
10 |
180 |
120 |
110 |
11 |
|
M12 |
R-XPT-12080/5 |
ETA 17/0183 |
12 |
80 |
5 |
- |
13 |
R-XPT-12100/5 |
ETA 17/0183 |
12 |
100 |
25 |
5 |
13 |
|
R-XPT-12120/25 |
ETA 17/0183 |
12 |
120 |
45 |
25 |
13 |
|
R-XPT-12125/30 |
ETA 17/0183 |
12 |
125 |
50 |
30 |
13 |
|
R-XPT-12135/40 |
ETA 17/0183 |
12 |
135 |
60 |
40 |
13 |
|
R-XPT-12140/45 |
ETA 17/0183 |
12 |
140 |
65 |
45 |
13 |
|
R-XPT-12150/55 |
ETA 17/0183 |
12 |
150 |
75 |
55 |
13 |
|
R-XPT-12160/65 |
ETA 17/0183 |
12 |
160 |
85 |
65 |
13 |
|
R-XPT-12180/85 |
ETA 17/0183 |
12 |
180 |
105 |
85 |
13 |
|
R-XPT-12200/105 |
ETA 17/0183 |
12 |
200 |
125 |
105 |
13 |
|
R-XPT-12220/125 |
ETA 17/0183 |
12 |
220 |
145 |
125 |
13 |
|
R-XPT-12250/155 |
ETA 17/0183 |
12 |
250 |
175 |
155 |
13 |
|
R-XPT-12280/185 |
ETA 17/0183 |
12 |
280 |
205 |
185 |
13 |
|
M16 |
R-XPT-16100/5 |
ETA 17/0183 |
16 |
100 |
5 |
- |
18 |
R-XPT-16105/10 |
ETA 17/0183 |
16 |
105 |
10 |
- |
18 |
|
R-XPT-16125/5 |
ETA 17/0183 |
16 |
125 |
25 |
5 |
18 |
|
R-XPT-16140/20 |
ETA 17/0183 |
16 |
140 |
40 |
20 |
18 |
|
R-XPT-16150/30 |
ETA 17/0183 |
16 |
150 |
50 |
30 |
18 |
|
R-XPT-16160/40 |
ETA 17/0183 |
16 |
160 |
60 |
40 |
18 |
|
R-XPT-16180/60 |
ETA 17/0183 |
16 |
180 |
80 |
60 |
18 |
|
R-XPT-16200/80 |
ETA 17/0183 |
16 |
200 |
100 |
80 |
18 |
|
R-XPT-16220/100 |
ETA 17/0183 |
16 |
220 |
120 |
100 |
18 |
|
R-XPT-16250/130 |
ETA 17/0183 |
16 |
250 |
150 |
130 |
18 |
|
R-XPT-16280/160 |
ETA 17/0183 |
16 |
280 |
180 |
160 |
18 |
|
R-XPT-16300/180 |
ETA 17/0183 |
16 |
300 |
200 |
180 |
18 |
|
M20 |
R-XPT-20125/5 |
ETA 17/0183 |
20 |
125 |
5 |
- |
22 |
R-XPT-20160/20 |
ETA 17/0183 |
20 |
160 |
40 |
20 |
22 |
|
R-XPT-20200/60 |
ETA 17/0183 |
20 |
200 |
80 |
60 |
22 |
|
R-XPT-20250/110 |
ETA 17/0183 |
20 |
250 |
130 |
110 |
22 |
|
R-XPT-20300/160 |
ETA 17/0183 |
20 |
300 |
180 |
160 |
22 |
|
M24 |
R-XPT-24180/20 |
AT-15-9327/14 |
24 |
180 |
35 |
20 |
26 |
R-XPT-24260/100 |
AT-15-9327/14 |
24 |
260 |
115 |
100 |
26 |
|
R-XPT-24300/140 |
AT-15-9327/14 |
24 |
300 |
155 |
140 |
26 |
|
Применение:
– Барьерные ограждения;
– Стальные конструкции;
– Защитные стены;
– Перила;
– Укрепления фасада;
– Балюстрады;
– Столбики;
– Стеллажи;
Инструкция по монтажу:
01.Просверлить отверстие необходимого диаметра и с соответствующей глубиной.
02.Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика.
03.Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
04.Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом.
