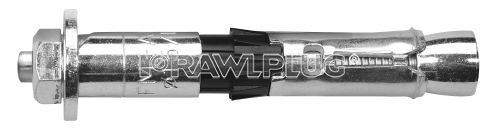

R-SPL-II-P Анкер SafetyPlus II с гайкой и шпилькой

Свойства и преимущества:

– Механический анкер для максимальных нагрузок сдвига и отрыва;
– Изделие рекомендовано для применения в сейсмических условиях С1 и С2;
– Для применения при необходимости обеспечения огнеупорных свойств;
– Для применения в бетоне с трещинами и без трещин (Сертификация ЕТА, Вариант 1);
– Интегрированный элемент с контролированным изгибом и функцией «антивращение» обеспечивает правильную степень прижатия материала к основанию и предотвращает вращение анкера;
– Конструкция анкера SafetyPlus обеспечивает возможность легкого сквозного монтажа;
– Три типа концевых элементов (гайка, болт и конический болт) позволяют оптимально подобрать изделие для прикрепляемого элемента;
– Выполнение анкера из стали класса 8.8 обеспечивает высокую прочность;

Информация о продукции

Размер

Изделие

Анкер

Прикрепляемый элемент

Размер резьбы

Наружный диаметр

Длина

Максимальная толщина

Диаметр отверстия

d

dnom

L

tfix

df

[mm]

[mm]

[mm]

[mm]

[mm]

M6

R-SPL-II-06110/50P

6

10

110

50

12

M8

R-SPL-II-08090/20P

8

12

90

20

14

M10

R-SPL-II-10100/20P

10

15

100

20

17

M12

R-SPL-II-12125/25P

12

18

125

25

20

R-SPL-II-12150/50P

12

18

150

50

20

M16

R-SPL-II-16125/10P

16

24

125

10

26

Применение:

– Стальные конструкции;
– Подпорки для кладки;
– Укрепление фасада;
– Дорожные знаки;
– Тяжелые машины;
– Стеллажи;
– Промышленные ворота;
– Защитные ограждения;

Инструкция по монтажу:

01.Просверлить отверстие необходимого диаметра и с соответствующей глубиной.
02.Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика.
03.Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
04.Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом.
