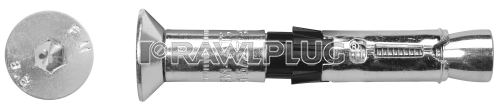

R-SPL-II-C Анкер SafetyPlus II с болтом с потайной головкой

Свойства и преимущества:

– Механический анкер для максимальных нагрузок сдвига и отрыва;
– Изделие рекомендовано для применения в сейсмических условиях С1 и С2;
– Для применения при необходимости обеспечения огнеупорных свойств;
– Для применения в бетоне с трещинами и без трещин (Сертификация ЕТА, Вариант 1);
– Интегрированный элемент с контролированным изгибом и функцией «антивращение» обеспечивает правильную степень прижатия материала к основанию и предотвращает вращение анкера;
– Конструкция анкера SafetyPlus обеспечивает возможность легкого сквозного монтажа;
– Три типа концевых элементов (гайка, болт и конический болт) позволяют оптимально подобрать изделие для прикрепляемого элемента;
– Выполнение анкера из стали класса 8.8 обеспечивает высокую прочность;

Информация о продукции

Размер

Изделие

Анкер

Прикрепляемый элемент

Размер резьбы

Наружный диаметр

Длина

Максимальная толщина

Диаметр отверстия

d

dnom

L

tfix

df

[mm]

[mm]

[mm]

[mm]

[mm]

M6

R-SPL-II-06080/25C

6

10

80

25

12

M8

R-SPL-II-08080/16C

8

12

80

16

14

R-SPL-II-08090/26C

8

12

90

26

14

M10

R-SPL-II-10090/17C

10

15

90

17

17

R-SPL-II-10100/27C

10

15

100

27

17

M12

R-SPL-II-12125/33C

12

18

125

33

20

Применение:

– Стальные конструкции;
– Подпорки для кладки;
– Укрепления фасада;
– Дорожные знаки;
– Машины;
– Стеллажи;
– Промышленные ворота;
– Защитные ограждения;

Инструкция по монтажу:

01.Просверлить отверстие необходимого диаметра и с соответствующей глубиной.
02.Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика.
03.Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
04.Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом.
