– Brak danych;
– Конструкция анкера SafetyPlus обеспечивает возможность легкого сквозного монтажа;
– Будучи частью цельной конструкции, специальный элемент с регулируемым расширением распоров обеспечивает надёжную защиту закрепляемого элемента;
– Уникальная зигзагообразная система обеспечивает равномерное расширение, что в свою очередь, обеспечивает надежность и максимальную прочность крепления;
– Коническая гайка из закаленной стали с оптимальным углом скоса обеспечивает лучшую прочность крепления, благодаря большему распору;
– Обладает свойствами огнестойкости;

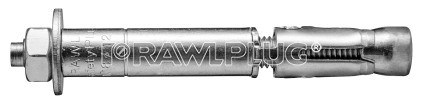

Анкер с гайкой и шпилькой SafetyPlus R-SPL-BP
Свойства и преимущества:
Информация о продукции
Размер |
Изделие |
Анкер |
Прикрепляемый элемент |
|||
Размер резьбы |
Наружный диаметр |
Длина |
Максимальная толщина |
Диаметр отверстия |
||
d |
dnom |
L |
tfix |
df |
||
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
||
M10 |
R-SPL-BP-10110/20 |
10 |
15 |
110 |
20 |
17 |
M12 |
R-SPL-BP-12135/25 |
12 |
18 |
135 |
25 |
20 |
R-SPL-BP-12160/50 |
12 |
18 |
160 |
50 |
20 |
|
M16 |
R-SPL-BP-16160/25 |
16 |
24 |
160 |
25 |
26 |
R-SPL-BP-16185/50 |
16 |
24 |
185 |
50 |
26 |
|
M20 |
R-SPL-BP-20190/30 |
20 |
28 |
190 |
30 |
30 |
Применение:
– Стальные конструкции;
– Подпорки для кладки;
– Укрепления фасада;
– Дорожные знаки;
– Тяжелые машины;
– Стеллажи;
– Промышленные ворота;
– Защитные ограждения;
Инструкция по монтажу:
01.Просверлить отверстие необходимого диаметра и с соответствующей глубиной.
02.Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика.
03.Вставить анкер в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
04.Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом.
