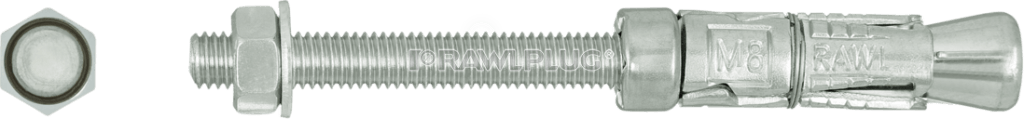

R-RBP Анкер-гильза RAWLBOLT® с гайкой и шпилькой для бетона с трещинами и без трещин

Свойства и преимущества:

– RAWLBOLT® – первый в мире механический анкер – предшественник всех следующих механических анкеров;
– Для применения в бетоне с трещинами и без трещин (ETA вариант 1), канальных плитах, пустотелом кирпиче и керамике;
– Трёхсегментная распорная втулка с максимальным распором обеспечивает оптимальную нагрузку и безопасность использования анкера в любом основании;
– Широкий диапазон диаметров (от M6 до M20);
– Изделие рекомендовано для применения при необходимости обеспечения огнеупорных свойств;

Информация о продукции

Размер

Изделие

Одобрение

Анкер

Прикрепляемый элемент

Диаметр

Наружный диаметр

Длина

Максимальная толщина

Диаметр отверстия

d

dnom

L

tfix

df

-

[mm]

[mm]

[mm]

[mm]

[mm]

M6

R-RBP-M06/10W

ETA-11/0479

6

12

65

10

6,5

R-RBP-M06/25W

ETA-11/0479

6

12

80

25

6,5

R-RBP-M06/60W

ETA-11/0479

6

12

115

60

6,5

M8

R-RBP-M08/10W

ETA-11/0479

8

14

75

10

9

R-RBP-M08/25W

ETA-11/0479

8

14

90

25

9

R-RBP-M08/60W

ETA-11/0479

8

14

125

60

9

M10

R-RBP-M10/15W

ETA-11/0479

10

16

90

15

11

R-RBP-M10/30W

ETA-11/0479

10

16

105

30

11

R-RBP-M10/60W

ETA-11/0479

10

16

135

60

11

M12

R-RBP-M12/15W

ETA-11/0479

12

20

110

15

13

R-RBP-M12/30W

ETA-11/0479

12

20

125

30

13

R-RBP-M12/75W

ETA-11/0479

12

20

170

75

13

M16

R-RBP-M16/15W

ETA-11/0479

16

25

150

15

17

R-RBP-M16/35W

ETA-11/0479

16

25

170

35

17

R-RBP-M16/75W

ETA-11/0479

16

25

210

75

17

M20

R-RBP-M20/15W

ETA-11/0479

20

32

170

15

22

R-RBP-M20/30W

ETA-11/0479

20

32

185

30

22

R-RBP-M20/100W

ETA-11/0479

20

32

255

100

22

M24

R-RBP-M24/75W

-

24

38

255

75

26

R-RBP-M24/150W

-

24

38

300

150

26

Применение:

– Рулонные ворота;
– Противопожарная дверь;
– Стальные конструкции;
– Машины;
– Решетка безопасности;
– Кронштейны водопровода и кабельной проводки;

Инструкция по монтажу:

01.Просверлить отверстие необходимого диаметра и с соответствующей глубиной. ПРИМЕЧАНИЕ: В случае закрепления в кирпичной кладке, избегать монтажа анкеров в местах стыков.
02.Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика.
03.Снять гайку с шайбой и вставить анкер в отверстие. Вбить молотком до момента, пока он не будет находиться на одном уровне с поверхностью.
04.Расположить прикрепляемый элемент над выступающим болтом.
05.Установить гайку и шайбу на анкерной шпильке; воспользовавшись динамометрческим ключом, затянуть гайку с соответствующим крутящим моментом.
