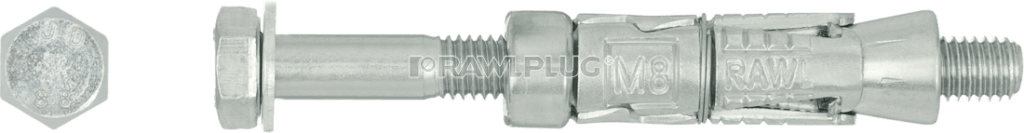

– RAWLBOLT® – первый в мире механический анкер – предшественник всех следующих механических анкеров;
– Для применения в бетоне с трещинами и без трещин (ETA вариант 1), канальных плитах, пустотелом кирпиче и керамике;
– Трёхсегментная распорная втулка с максимальным распором обеспечивает оптимальную нагрузку и безопасность использования анкера в любом основании;
– Широкий диапазон диаметров (от M6 до M20);
Размер |
Изделие |
Анкер |
Прикрепляемый элемент |
|||
Диаметр |
Наружный диаметр |
Длина |
Максимальная толщина |
Диаметр отверстия |
||
d |
dnom |
L |
tfix |
df |
||
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
||
M6 |
R-RBL-M06/10W |
6 |
12 |
55 |
10 |
6.5 |
R-RBL-M06/25W |
6 |
12 |
70 |
25 |
6.5 |
|
R-RBL-M06/40W |
6 |
12 |
85 |
40 |
6.5 |
|
M8 |
R-RBL-M08/10W |
8 |
14 |
65 |
10 |
9 |
R-RBL-M08/25W |
8 |
14 |
80 |
25 |
9 |
|
R-RBL-M08/40W |
8 |
14 |
95 |
40 |
9 |
|
M10 |
R-RBL-M10/10W |
10 |
16 |
75 |
10 |
11 |
R-RBL-M10/25W |
10 |
16 |
90 |
25 |
11 |
|
R-RBL-M10/50W |
10 |
16 |
115 |
50 |
11 |
|
R-RBL-M10/75W |
10 |
16 |
140 |
75 |
11 |
|
M12 |
R-RBL-M12/10W |
12 |
20 |
90 |
10 |
13 |
R-RBL-M12/25W |
12 |
20 |
105 |
25 |
13 |
|
R-RBL-M12/40W |
12 |
20 |
120 |
40 |
13 |
|
R-RBL-M12/60W |
12 |
20 |
140 |
60 |
13 |
|
M16 |
R-RBL-M16/15W |
16 |
25 |
135 |
15 |
17 |
R-RBL-M16/30W |
16 |
25 |
150 |
30 |
17 |
|
R-RBL-M16/60W |
16 |
25 |
180 |
60 |
17 |
|
M20 |
R-RBL-M20/60W |
20 |
32 |
195 |
60 |
22 |
R-RBL-M20/100W |
20 |
32 |
235 |
110 |
22 |
|
– Рулонные ворота;
– Противопожарная дверь;
– Стальные конструкции;
– Машины;
– Решетка безопасности;
– Кронштейны водопровода и кабельной проводки;
01.Высверлить отверстие заданных диаметра и глубины.
02.Снять предаварительно установленный болт с шайбой. Вставить втулку в отверстие и вбить молотком до момента, пока она не будет находиться на одном уровне с поверхностью.
03.Вставить болт с шайбой в расположенную в отверстии гильзу (проведя через закрепляемый элемент).
04.Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом.
