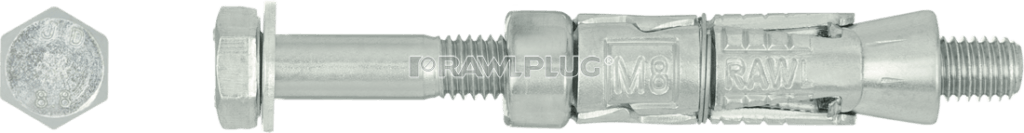

R-RBL Анкер-гильза RAWLBOLT® с болтом для бетона с трещинами и без трещин

Свойства и преимущества:

– RAWLBOLT® – первый в мире механический анкер – предшественник всех следующих механических анкеров;
– Для применения в бетоне с трещинами и без трещин (ETA вариант 1), канальных плитах, пустотелом кирпиче и керамике;
– Изделие рекомендовано для применения при необходимости обеспечения огнеупорных свойств;
– Трёхсегментная распорная втулка с максимальным распором обеспечивает оптимальную нагрузку и безопасность использования анкера в любом основании;
– Широкий диапазон диаметров (от M6 до M20);

Информация о продукции

Размер

Изделие

Одобрение

Анкер

Прикрепляемый элемент

Диаметр

Наружный диаметр

Длина

Максимальная толщина

Диаметр отверстия

d

dnom

L

tfix

df

-

[mm]

[mm]

[mm]

[mm]

[mm]

M6

R-RBL-M06/10W

ETA-11/0479

6

12

55

10

6.5

R-RBL-M06/25W

ETA-11/0479

6

12

70

25

6.5

R-RBL-M06/40W

ETA-11/0479

6

12

85

40

6.5

M8

R-RBL-M08/10W

ETA-11/0479

8

14

65

10

9

R-RBL-M08/25W

ETA-11/0479

8

14

80

25

9

R-RBL-M08/40W

ETA-11/0479

8

14

95

40

9

M10

R-RBL-M10/10W

ETA-11/0479

10

16

75

10

11

R-RBL-M10/25W

ETA-11/0479

10

16

90

25

11

R-RBL-M10/50W

ETA-11/0479

10

16

115

50

11

R-RBL-M10/75W

ETA-11/0479

10

16

140

75

11

M12

R-RBL-M12/10W

ETA-11/0479

12

20

90

10

13

R-RBL-M12/25W

ETA-11/0479

12

20

105

25

13

R-RBL-M12/40W

ETA-11/0479

12

20

120

40

13

R-RBL-M12/60W

ETA-11/0479

12

20

140

60

13

M16

R-RBL-M16/15W

ETA-11/0479

16

25

135

15

17

R-RBL-M16/30W

ETA-11/0479

16

25

150

30

17

R-RBL-M16/60W

ETA-11/0479

16

25

180

60

17

M20

R-RBL-M20/60W

ETA-11/0479

20

32

195

60

22

R-RBL-M20/100W

ETA-11/0479

20

32

235

110

22

M24

R-RBL-M24/100W

-

24

38

255

100

26

R-RBL-M24/150W

-

24

38

300

150

26

Применение:

– Рулонные ворота;
– Противопожарная дверь;
– Стальные конструкции;
– Машины;
– Решетка безопасности;
– Кронштейны водопровода и кабельной проводки;

Инструкция по монтажу:

01.Просверлить отверстие необходимого диаметра и с соответствующей глубиной. ПРИМЕЧАНИЕ: В случае закрепления в кирпичной кладке, избегать монтажа анкеров в местах стыков.
02.Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика.
03.Снять предаварительно установленный болт с шайбой. Вставить втулку в отверстие и вбить молотком до момента, пока она не будет находиться на одном уровне с поверхностью.
04.Вставить болт с шайбой в расположенную в отверстии гильзу (проведя через закрепляемый элемент).
05.Используя динамометрический ключ, закрутить гайку с необходимым крутящим моментом.
