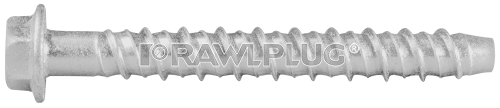

R-LX-HF-ZF Самонарезающий анкер-винт с шестигр. головкой и пресс-шайбой в покрытии DP KL101 для влажной зоны и среднеагресс. среды

Свойства и преимущества:

– Рациональное использование времени монтажа благодаря упрощенной процедуре просто просверлить и закрутить;
– Полностью съемный;
– Уникальная конструкция с запатентованной формой резьбы обеспечивает высокую прочность крепления при относительно небольшом диаметре отверстия;
– Отсутствие необходимости распора с целью закрепления минимизирует риск повреждения основания и делает R-LX идеальным решением для монтажа вблизи краев основания или соседних креплений;
– Специальное цинково-алюминиевое антикоррозийное покрытие;
– Высокая прочность крепления в бетоне без трещин;
– Разные виды головок для широкого диапазона применений;
– Возможность многократного использования;
– Идеально подходит для монтажа временных конструкций;
– Возможность анкеровки на стандартную или уменьшенную глубину;

Информация о продукции

Размер	Изделие	Одобрение	Анкер		Прикрепляемый элемент
			Диаметр	Длина	Максимальная толщина		Диаметр отверстия
			d	L	h_nom,red	[Russian]: hnom,std	d_f
		-	[mm]	[mm]	[mm]	[mm]	[mm]
5	R-LX-05X050-HF-ZF	ETA-17/0806	6.3	50	-	7	7
5	R-LX-05X075-HF-ZF	ETA-17/0806	6.3	75	-	32	7
6	R-LX-06X050-HF-ZF	ETA-17/0806	7.5	50	7	-	9
	R-LX-06X075-HF-ZF	ETA-17/0806	7.5	75	32	20	9
	R-LX-06X100-HF-ZF	ETA-17/0806	7.5	100	57	45	9
	R-LX-06X130-HF-ZF	ETA-17/0806	7.5	130	87	75	9
	R-LX-06X150-HF-ZF	ETA-17/0806	7.5	150	107	95	9
8	R-LX-08X060-HF-ZF	ETA-17/0806	10	60	10	-	12
	R-LX-08X075-HF-ZF	ETA-17/0806	10	75	25	5	12
	R-LX-08X090-HF-ZF	ETA-17/0806	10	90	40	20	12
	R-LX-08X100-HF-ZF	ETA-17/0806	10	100	50	30	12
	R-LX-08X130-HF-ZF	ETA-17/0806	10	130	80	60	12
	R-LX-08X150-HF-ZF	ETA-17/0806	10	150	100	80	12
10	R-LX-10X065-HF-ZF	ETA-17/0806	12.5	65	10	-	14
	R-LX-10X075-HF-ZF	ETA-17/0806	12.5	75	20	-	14
	R-LX-10X085-HF-ZF	ETA-17/0806	12.5	85	30	-	14
	R-LX-10X100-HF-ZF	ETA-17/0806	12.5	100	45	15	14
	R-LX-10X120-HF-ZF	ETA-17/0806	12.5	120	65	35	14
	R-LX-10X140-HF-ZF	ETA-17/0806	12.5	140	85	55	14
12	R-LX-12X075-HF-ZF	-	14.9	75	10	-	16
	R-LX-12X100-HF-ZF	-	14.9	100	35	-	16
	R-LX-12X130-HF-ZF	-	14.9	130	65	30	16
	R-LX-12X150-HF-ZF	-	14.9	150	85	50	16
14	R-LX-14X080-HF-ZF	ETA-17/0806	17	80	5	-	18
	R-LX-14X105-HF-ZF	ETA-17/0806	17	105	30	-	18
	R-LX-14X115-HF-ZF	ETA-17/0806	17	115	40	-	18
	R-LX-14X135-HF-ZF	ETA-17/0806	17	135	60	15	18

Применение:

– Сквозной монтаж;
– Временные крепления;
– Опалубочные подпорки;
– Балюстрады и перила;
– Стеллажи;
– Общественные сидения;
– Строительные леса;
– Ограждения и ворота;

Инструкция по монтажу:

01.Просверлить отверстие с помощью перфоратора. Сверлить на заданную глубину.
02.Удалить стружку из просверленного отверстия путем минимум четырехкратной очистки с помощью ручного насоса.
03.Возможность демонтажа и повторного монтажа.
04.Закрутить придерживаясь требуемому докручивающему моменту.
05.После монтажа.
