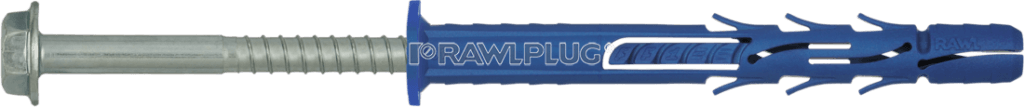

R-FF1-K-DT Рамный фасадный дюбель с шурупом с шестигр. головкой в покрытии DP KL 101

Свойства и преимущества:

– Специальное атикоррозийное покрытие – огнестойкая пластинчатая оцинковка;
– Рамный дюбель R-FF1 с воротником, предназначенный для крепления твердых материалов, таких как сталь;
– Специальный состав нейлона обеспечивает возможность использования в материалах 4 категорий (A, B, C и D) в соответствии с требованиями ETAG 020;
– Внутренняя геометрия рубашки дюбеля разработана с учетом формы головки шурупа;
– Конструкция дюбеля обеспечивает многоосевой распор крепежа;

Информация о продукции

Размер

Изделие

Дюбель

Шуруп

Прикрепляемый элемент

Диаметр

Длина

Диаметр

Длина

Максимальная толщина

Диаметр отверстия

d

l

d1

L1

tfix 50

tfix 70

df

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

Ø10

R-FF1-N-10K080/DT

9.8

80

7

89

30

10

10

R-FF1-N-10K100/DT

9.8

100

7

109

50

30

10

R-FF1-N-10K120/DT

9.8

120

7

129

70

50

10

R-FF1-N-10K140/DT

9.8

140

7

149

90

70

10

R-FF1-N-10K160/DT

9.8

160

7

169

110

90

10

R-FF1-N-10K200/DT

9.8

200

7

209

150

130

10

R-FF1-N-10K240/DT

9.8

240

7

249

190

170

10

R-FF1-N-10K300/DT

9.8

300

7

309

250

230

10

Информация о продукции

Применение:

– Дверные и оконные рамы;
– Гаражная дверь;
– Ворота;
– Промышленные ворота;
– Фасады (монтаж конструктивных элементов, выполненных из металла или дерева);
– Настенные шкафчики;
– Спутниковые антенны;
– Настенные полки;
– Кабельные желоба и перила;

Инструкция по монтажу:

01.Просверлить отверстие необходимого диаметра и с соответствующей глубиной.
02.Вставить рубашку крепежа в отверстие, проведя его через закрепляемый элемент, и вбить молотком на соответствующую глубину.
03.Затянуть шуруп FF1.
