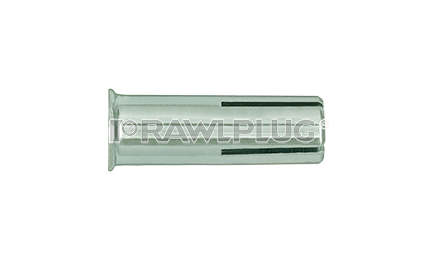

R-DCL Забивной анкер с внутренней резьбой с воротником из оцинк. стали

Свойства и преимущества:

– Высокая прочность крепления в растрескивающемся и нерастрескивающемся бетоне, подтвержденная Европейским техническим свидетельством (Сертификация ЕТА);
– Brak danych;
– Изделие рекомендовано для применения при необходимости обеспечения огнеупорных свойств;
– Внутренняя резьба для анкерной шпильки или болта;
– Легкий монтаж с помощью молотка;
– Резьбовая втулка с внутренним клином обеспечивает легкую установку и распор;

Информация о продукции

Размер

Изделие

Анкер

Прикрепляемый элемент

Диаметр

Наружный диаметр

Длина

Длина внутренней резьбы

Диаметр отверстия

d

dnom

L

lg

df

[mm]

[mm]

[mm]

[mm]

[mm]

M6

R-DCL-06

6

8

25

11

7

M8

R-DCL-08-25

8

10

25

14

9

R-DCL-08

8

10

30

14

9

M10

R-DCL-10-25

10

12

25

14

12

R-DCL-10

10

12

40

19

12

M12

R-DCL-12-25

12

15

25

14

14

R-DCL-12

12

15

50

25

14

M16

R-DCL-16

16

20

65

28

18

Применение:

– Системы трубопроводов;
– Вентиляционные системы;
– Спринклерная система пожаротушения;
– Кабельные желоба и провода;
– Решетка;

Инструкция по монтажу:

01.Просверлить отверстие необходимого диаметра и с соответствующей глубиной.
02.Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика.
03.Вставить в отверстие анкер и вбить его молотком до момента, пока он не будет находиться на одном уровне с основанием.
04.Ударяя молотком по специальной колотушке, раздвинуть распоры дюбеля в отверстии.
05.Разместить закрепляемый элемент, вставить болт или анкерную резьбовую шпильку и закрутить с применением необходимого крутящего момента.
