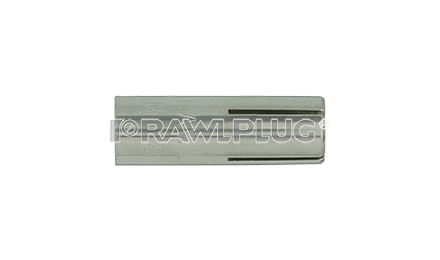

R-DCA-A4 Забивной анкер с внутренней резьбой из нерж. стали

Свойства и преимущества:

– Высокая прочность крепления в растрескивающемся и нерастрескивающемся бетоне, подтвержденная Европейским техническим свидетельством (Сертификация ЕТА);
– Brak danych;
– Изделие рекомендовано для применения при необходимости обеспечения огнеупорных свойств;
– Материал из нержавеющей стали, обеспечивающий высокую стойкость к коррозии;
– Легкий монтаж с помощью молотка;
– Резьбовая втулка с внутренним клином обеспечивает легкую установку и распор;

Информация о продукции

Размер

Изделие

Анкер

Прикрепляемый элемент

Диаметр

Наружный диаметр

Длина

Длина внутренней резьбы

Диаметр отверстия

d

dnom

L

lg

df

[mm]

[mm]

[mm]

[mm]

[mm]

M6

R-DCA-06-25-A4

6

8

25

11

7

M8

R-DCA-08-30-A4

8

10

30

14

9

M10

R-DCA-10-40-A4

10

12

40

19

12

M12

R-DCA-12-50-A4

12

15

50

25

14

M16

R-DCA-16-65-A4

16

20

65

28

18

Применение:

– Системы трубопроводов;
– Вентиляционные системы;
– Спринклерная система пожаротушения;
– Кабельные желоба и провода;
– Решетка;

Инструкция по монтажу:

01.Просверлить отверстие необходимого диаметра и с соответствующей глубиной.
02.Удалить сверлильную стружку и тщательно очистить отверстие с помощью ручного насоса и ершика.
03.Вставить в отверстие анкер и вбить его молотком до момента, пока он не будет находиться на одном уровне с основанием.
04.Ударяя молотком по специальной колотушке, раздвинуть распоры дюбеля в отверстии.
05.Разместить закрепляемый элемент, вставить болт или анкерную резьбовую шпильку и закрутить с применением необходимого крутящего момента.
