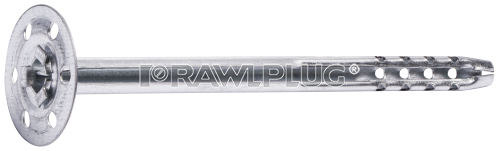

МВА Стальной фасадный соединитель

Свойства и преимущества:

– Металлические дюбели для монтажа на фасаде; рекомендуются к использованию при требованиях огнестойкости (F120);
– Быстрый и легкий монтаж посредством вбивания значительно облегчает и сокращает время работы;
– Широкий ассортимент продукции позволит осуществить монтаж теплоизоляционных плит с толщиной до 250 мм;
– В случае монтажа мягкой термоизоляции рекомендуется использовать дополнительную манжету MKC (диаметр 80 мм);

Информация о продукции

Размер

Изделие

Крепёжный элемент

Прикрепляемый элемент

Диаметр

Длина

Диаметр тарелки

Максимальная толщина

d

L

D

tfix

[mm]

Ø8

MBA-08090

8

90

35

40

MBA-08110

8

110

35

60

MBA-08140

8

140

35

90

MBA-08170

8

170

35

120

MBA-08200

8

200

35

150

MBA-08250

8

250

35

200

MBA-08300

8

300

35

250

Применение:

– Плиты из древесной ваты;
– Пенопластовые плиты;
– Плиты из минеральной ваты;
– Полиуретановые плиты;
– Стекловата;
– Легкие теплоизоляционные плиты;

Инструкция по монтажу:

01.Просверлить отверстие необходимого диаметра и с соответствующей глубиной.
02.Удалить сверлильную стружку путем четырехкратной очистки отверстия с помощью ручного насоса и ершика. Данная операция является обязательной перед выполнением монтажаАккуратно вбить стальной соединитель MBA (с манжетой MKI) в отверстие до достижения соответствующей глубины анкеровки соединителя.
