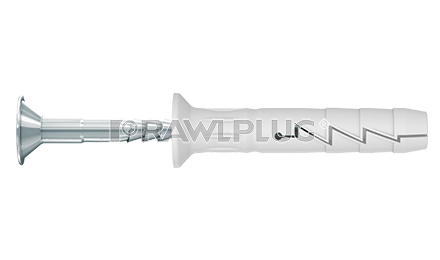

FX-N-L – Дюбель-гвоздь, нейлоновый, потайной

Свойства и преимущества:

– Быстрая установка с использованием молотка сокращает время работы и делает рентабельным выполнение серийной установки;
– Наконечник типа PHILIPS в сочетании с резьбовым шурупом обеспечивает возможность удаления гвоздя (в случае необходимости) и упрощает процесс демонтажа;
– Широкий ассортимент продукции, доступность изделий с различной длиной, диаметром, а также различных типов наконечников позволят установить подходящее крепление в каждом конкретном случае;
– Предназначенный для сквозного монтажа;

Информация о продукции

Размер

Изделие

Дюбель

Гвоздь

Прикрепляемый элемент

Диаметр

Диаметр

Длина

Диаметр

Длина

Максимальная толщина

Диаметр отверстия

d

l

D

L

tfix

df

d1

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

[mm]

Ø5

R-FX-N-05L025

4.9

25

3.3

28

1

6

8.5

R-FX-N-05L030

4.9

30

3.3

33

5

6

8.5

R-FX-N-05L035

4.9

35

3.3

38

10

6

8.5

R-FX-N-05L040

4.9

40

3.3

43

15

6

8.5

R-FX-N-05L050

4.9

50

3.3

54

25

6

8.5

Ø6

R-FX-N-06L035

5.9

35

3.8

39

6

7

10

R-FX-N-06L040

5.9

40

3.8

44

11

7

10

R-FX-N-06L045

5.9

45

3.8

49

16

7

10

R-FX-N-06L050

5.9

50

3.8

54

21

7

10

R-FX-N-06L055

5.9

55

3.8

59

26

7

10

R-FX-N-06L060

5.9

60

3.8

64

31

7

10

R-FX-N-06L080

5.9

80

3.8

84

51

7

10

Ø8

R-FX-N-08L045

7.9

45

4.8

51

5

9

11.5

R-FX-N-08L060

7.9

60

4.8

66

20

9

11.5

R-FX-N-08L080

7.9

80

4.8

86

40

9

11.5

R-FX-N-08L100

7.9

100

4.8

106

60

9

11.5

R-FX-N-08L120

7.9

120

4.8

126

80

9

11.5

R-FX-N-08L140

7.9

140

4.8

146

100

9

11.5

R-FX-N-08L160

7.9

160

4.8

166

120

9

11.5

Применение:

– Деревянные или металлические рейки;
– Конструкции сухой застройки;
– Рейки/Перила;
– Кабельные зажимы;
– Манжеты для труб;

Инструкция по монтажу:

01.Просверлить отверстие, используя сверло необходимого диаметра.
02.Вставить в отверстие дюбель FX, проведя его через закрепляемый элемент.
03.Забить гвоздь в распорную рубашку дюбеля до выравнивания его поверхности с поверхностью дюбеля.
