– Быстрая установка с использованием молотка сокращает время работы и делает рентабельным выполнение серийной установки;
– Нейлоновый материал наивысшего качества;
– Наконечник типа PHILIPS в сочетании с резьбовым шурупом обеспечивает возможность удаления гвоздя (в случае необходимости) и упрощает процесс демонтажа;
– Широкий ассортимент продукции, доступность изделий с различной длиной, диаметром, а также различных типов наконечников позволят установить подходящее крепление в каждом конкретном случае;
– Предназначенный для сквозного монтажа;

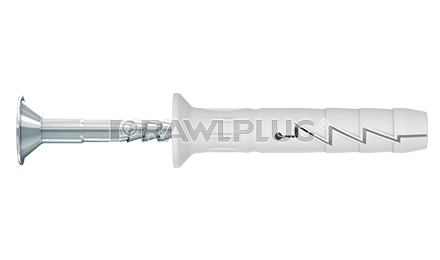

FX-N-K – Дюбель-гвоздь, нейлоновый, с воротником
Свойства и преимущества:
Информация о продукции
Размер |
Изделие |
Дюбель |
Гвоздь |
Прикрепляемый элемент |
Диаметр |
|||
Диаметр |
Длина |
Диаметр |
Длина |
Максимальная толщина |
Диаметр отверстия |
|||
d |
l |
D |
L |
tfix |
df |
d1 |
||
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
||
Ø6 |
R-FX-N-06K040 |
5.9 |
40 |
3.8 |
44 |
11 |
7 |
12.5 |
R-FX-N-06K045 |
5.9 |
45 |
3.8 |
49 |
16 |
7 |
12.5 |
|
R-FX-N-06K060 |
5.9 |
60 |
3.8 |
64 |
31 |
7 |
12.5 |
|
R-FX-N-06K080 |
5.9 |
80 |
3.8 |
84 |
51 |
7 |
12.5 |
|
Применение:
– Деревянные или металлические рейки;
– Конструкции сухой застройки;
– Рейки/Перила;
– Кабельные зажимы;
– Манжеты для труб;
– Защитное покрытие
Инструкция по монтажу:
01.Просверлить отверстие, используя сверло необходимого диаметра.
02.Вставить в отверстие дюбель FX, проведя его через закрепляемый элемент.
03.Забить гвоздь в распорную рубашку дюбеля до выравнивания его поверхности с поверхностью дюбеля.
